Iec60695-2-10 εξοπλισμός δοκιμής ευφλέκτου

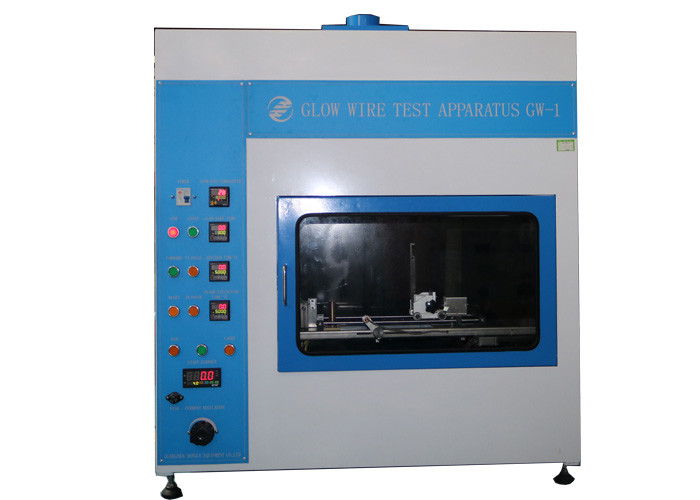

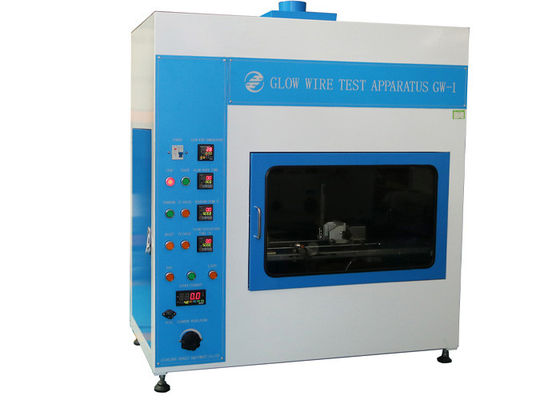

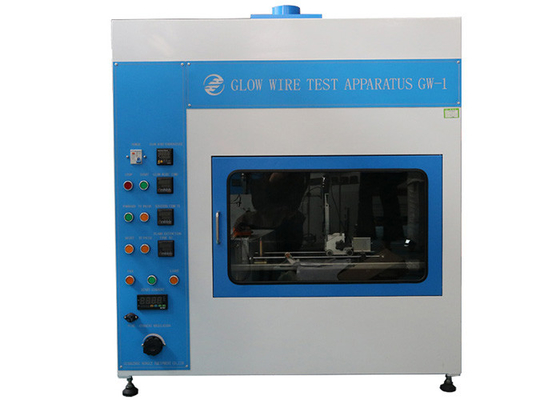

Πυράκτωση - εξοπλισμός δοκιμής ευφλέκτου ελεγκτών καλωδίων για iec60695-2-10 με τη λειτουργία πυράκτωση-καλωδίων και κουμπιών 4mm

Πρότυπα:

Iec60695-2-10 δοκιμή κινδύνου πυρκαγιάς – μέρος 2-10: Πυράκτωση/βασισμένες στο καυτός-καλώδιο μέθοδοι δοκιμής – συσκευές πυράκτωση-καλωδίων και κοινή διαδικασία δοκιμής,

Iec60695-2-11 δοκιμή κινδύνου πυρκαγιάς – μέρος 2-11: Πυράκτωση/βασισμένες στο καυτός-καλώδιο μέθοδοι δοκιμής – μέθοδος δοκιμής ευφλέκτου πυράκτωση-καλωδίων για τα τελικά προϊόντα,

Iec60695-2-12 δοκιμή κινδύνου πυρκαγιάς – μέρος 2-12: Πυράκτωση/βασισμένες στο καυτός-καλώδιο μέθοδοι δοκιμής – μέθοδος δοκιμής δεικτών ευφλέκτου πυράκτωση-καλωδίων (GWFI) για τα υλικά,

Iec60695-2-13 δοκιμή κινδύνου πυρκαγιάς – μέρος 2-13: Πυράκτωση/βασισμένες στο καυτός-καλώδιο μέθοδοι δοκιμής – μέθοδος δοκιμής ignitability πυράκτωση-καλωδίων για τα υλικά.

Περιγραφή των συσκευών δοκιμής:

Το πυράκτωση-καλώδιο διαμορφώνεται από το καλώδιο νικελίου/χρωμίου (> 77% Ni/20 ± 1% χρώμιο), που έχει μια γενική διάμετρο 4,00 χιλ. ± 0,07 χιλ. (πρίν κάμπτει). Οι διαστάσεις του βρόχου καλωδίων πυράκτωσης είναι όπως εκτίθενται λεπτομερώς στο σχήμα 1.

Ένα νέο πυράκτωση-καλώδιο θα ανοπτηθεί για συνολικά τουλάχιστον 10 χ με την υποβολή σε ένα ρεύμα τουλάχιστον 120 Α πρίν χρησιμοποιείται για μια δοκιμαστική λειτουργία. Ο συνολικός ανοπτώντας χρόνος μπορεί να επιτευχθεί συσσωρευτικά. Για να αποφύγει τη ζημία, το θερμοηλεκτρικό ζεύγος δεν θα εγκατασταθεί κατά τη διάρκεια της ανόπτησης. Στο τέλος της ανόπτησης, το βάθος της τρύπας τσεπών θερμοηλεκτρικών ζευγών θα ελεγχθεί.

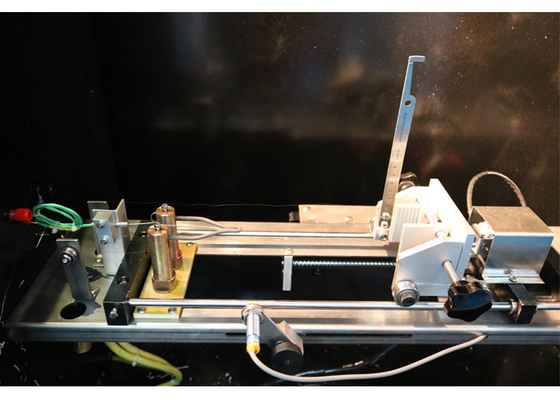

Οι συσκευές δοκιμής θα σχεδιαστούν έτσι ώστε το πυράκτωση-καλώδιο κρατιέται σε ένα οριζόντιο επίπεδο και εφαρμόζει μια δύναμη 0,95 Ν ± 0,1 0 Ν στο δείγμα δοκιμής κατά τη διάρκεια της εφαρμογής του πυράκτωση-καλωδίου. Η δύναμη θα διατηρηθεί σε αυτήν την αξία όταν το πυράκτωση-καλώδιο ή το δείγμα δοκιμής είναι κινημένο οριζόντια ένα προς άλλο. Η διείσδυση της άκρης του πυράκτωση-καλωδίου και κατευθείαν

το δείγμα δοκιμής θα περιοριστεί σε 7 χιλ. ± 0,5 χιλ.

Παράμετροι:
