IEC60598 αδιάβροχο εξεταστικό σύστημα

IEC60598 αδιάβροχο εξεταστικό σύστημα

Ονομασία μάρκας:	HeJin
Αριθμός μοντέλου:	HH0805A
Μούβ:	1 σύνολο
Ικανότητα εφοδιασμού:	5 σύνολο το μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

ΚΙΝΑ

Πιστοποίηση:

calibration certificate (cost additional)

Πρότυπα:

IEC60529, IEC60598, IEC60335

Χρήση:

Δοκιμή προστασίας εισόδου νερού

Εφαρμογή:

Δοκιμή ψεκασμού νερού για IPX1 IPX2 IPX3 IPX4 IPX5 IPX6 IPX7 IPX8

Εξουσιοδότηση:

1 έτος

Απόσταση μεταξύ των τρυπών:

20mm

Εξεταστικός χρόνος:

0-999.9min, μπορεί να προετοιμαστεί

Συσκευασία λεπτομέρειες:

κοντραπλακέ

Επισημαίνω:

IEC60598 αδιάβροχο εξεταστικό σύστημα

IEC60598 αδιάβροχη δοκιμή

Αδιάβροχο εξεταστικό σύστημα IEC60598

Περιγραφή του προϊόντος

Εξεταστικό σύστημα απόδειξης νερού εξοπλισμού δοκιμής IP για IPX1 στον ανοικτό τύπο IPX7

Πρότυπα:

IEC 60529 βαθμοί προστασίας που παρέχονται από τα συνημμένα (κώδικας IP) IPX1, IPX2, IPX3, IPX4, IPX5 IPX6, IPX7

Συσκευές φωτισμού IEC 60598-1 – μέρος 1: Γενική πρόταση 9,2 απαιτήσεων και δοκιμών δοκιμές για την είσοδο της σκόνης, των στερεών αντικειμένων και της υγρασίας

Οικογένεια IEC 60335-1 και παρόμοιες ηλεκτρικές συσκευές – ασφάλεια – μέρος 1: Γενική πρόταση 15 απαιτήσεων αντίσταση υγρασίας

Δείγμα δοκιμής:

Κυρίως χρησιμοποιημένος στο φωτισμό, τις οικιακές συσκευές, τα βιομηχανικά ηλεκτρικά, γραφεία επικοινωνίας, τα μέρη αυτοκινήτου, την κινητή νοημοσύνη και άλλους τομείς.

Δομή συστημάτων:

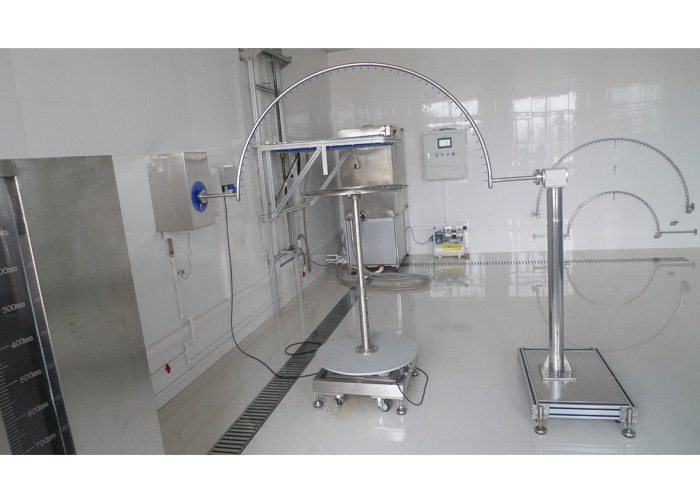

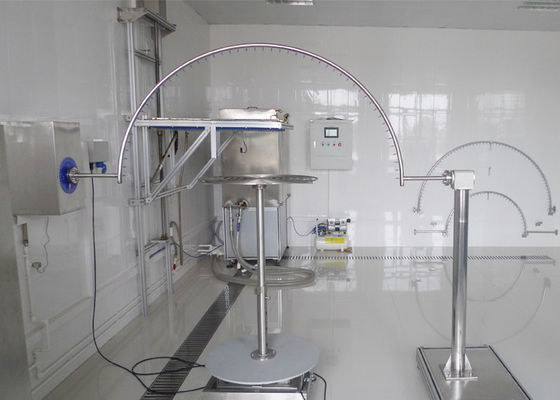

Εξεταστικό σύστημα απόδειξης νερού IPX1to X7 συμπεριλαμβανομένου του κιβωτίου σταλαγματιάς για τη δοκιμή IPX1 και IPX2, των ταλαντεμένος σωλήνων και ενός ακροφυσίου ψεκασμού για τη δοκιμή IPX3 και IPX4, ενός αεριωθούμενου αεροπλάνου ακροφυσίων για τη δοκιμή IPX5 και IPX6, της περιστροφικής πλάκας aΦ600mm, μιας παροχής νερού (επίσης για τη βύθιση IPX7) και του ηλεκτρικού γραφείου ελέγχου.

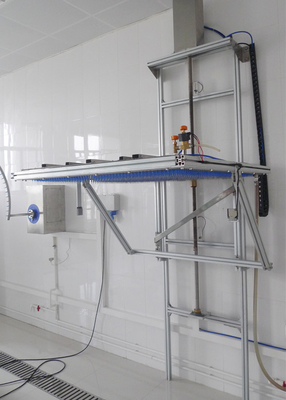

Το κάθετο πλαίσιο δοκιμής σταλαγματιάς είναι εγκατεστημένο και σταθερό στον τοίχο. Το κιβώτιο σταλαγματιάς οδηγείται πάνω-κάτω από μια βίδα κίνησης αλυσίδων για να καλύψει την απαίτηση ύψους σταλαγματιάς 200mm ο ταλαντεμένος σωλήνας εγκαθίσταται επίσης στον τοίχο και περιστρέφεται από τη μηχανή.

Παράμετρος:

1. Κιβώτιο σταλαγματιάς για τη δοκιμή IPX1 και IPX2
Περιοχή δοκιμής σταλαγματιάς	1000×600mm, εξατομικεύσιμος
Ύψος σταλαγματιάς	200mm, διευθετήσιμος. Αυτόματα αισθανμένο από τον υπέρυθρο αισθητήρα, όταν βρίσκεται η βελόνα στο υψηλότερο σημείο του δείγματος 200mm, το κιβώτιο σταλαγματιάς θα σταματήσει αυτόματα.
Ποσοστό σταλάγματος (ροή του νερού)	1+0.05 0mm/min ή 3+0.05 0mm/min μετατρέψιμα, υιοθετούν την ψηφιακή ελεγχόμενη τεχνολογία βροχοπτώσεων
Τρύπα βελόνων	Φ0.4mm
Απόσταση μεταξύ των τρυπών	20mm
Εξεταστικός χρόνος	0-999.9min, μπορεί να προετοιμαστεί
Μέθοδος εγκατάστασης	Τοίχος που τοποθετείται ή τύπος πατωμάτων

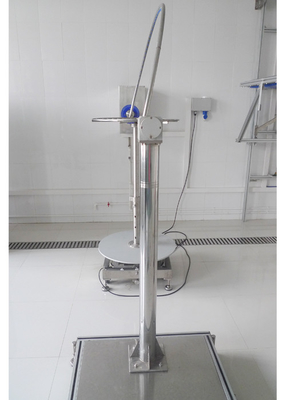

2. Ταλαντεμένος σωλήνες για τη δοκιμή IPX3 και IPX4
Ταλαντεμένος ακτίνα σωλήνων	Η τυποποιημένη διαμόρφωση είναι R600, R800 και R1000, άλλη ακτίνα R200, R400, R1200, R1400, R1600mm είναι διαθέσιμα, φιαγμένος από ανοξείδωτο
Τρύπα βελόνων	Φ0.4mm
Συμπεριλαμβανόμενη γωνία δύο τρυπών	IPX3: 120° IPX4: 180°
Γωνία εκκρεμών	IPX3: 120° (±60°) IPX4: 350° (±175°)
Βρέχοντας ταχύτητα	IPX3: 4 s/time (2×120°) IPX4: 12 s/time (2×350°)
Ροή του νερού	1-10L/min διευθετήσιμος
Εξεταστικός χρόνος	0.01S-99hours 59min, μπορεί να προετοιμαστεί
3. Ακροφύσιο ψεκασμού για τη δοκιμή IPX3 και IPX4
Παράμετροι ακροφυσίων ψεκασμού	Εξωτερική διάμετρος: Ф102mm σφαιρική διάμετρος: SФ75.5mm 121 τρύπες Ф0.5mm 1 τρύπα στο κέντρο στενοί κύκλοι 1 12 τρυπών σε 30°pitch 4 εξωτερικοί κύκλοι 24 τρυπών σε 15°pitch Κινούμενο ασπίδα-αργίλιο Ακροφύσιο-ορείχαλκος ψεκασμού
Ροή του νερού	10L/min±5%, μετρητής ροής είναι διευθετήσιμο
Μετρητής πίεσης	50-150Kpa, σειρά του μετρητή πίεσης 0-0.25Mpa
4. Αεριωθούμενο αεροπλάνο ακροφυσίων για τη δοκιμή IPX5 και IPX6
Διάμετρος ακροφυσίων	IPX5: Φ6.3mm IPX6: Φ12.5mm
Ροή του νερού	IPX5: 12.5±0.625L/min IPX6: 100±5L/min
Η απόσταση από το αεριωθούμενο ακροφύσιο στην περίφραξη	2.53m
5. Περιστροφική πλάκα
Διάμετρος	Φ600mm, Φ800mm και Φ1000mm είναι διαθέσιμα,
Ταχύτητα περιστροφής	1r/min
Tiltable γωνία	15°
Γωνία δοκιμής της περιστροφής	90°, συνεχής περιστροφή
Ικανότητα ρουλεμάν	≤150kg
6. Παροχή νερού (επίσης για τη βύθιση IPX7) και ηλεκτρικό γραφείο ελέγχου
Εφαρμόσιμος	(α) παροχή νερού για την αδιάβροχη δοκιμή IPX1~IPX6 (β) δοκιμή βύθισης νερού IPX7 (γ) αποθήκευση νερού για τη δοκιμή συμπίεσης νερού IPX8 (δ) αυτόματος έλεγχος για ολόκληρο τον αδιάβροχο εξοπλισμό
Δεξαμενή αποθήκευσης νερού	Ισχύει στην αποθήκευση νερού της ισχυρής δοκιμής ψεκασμού νερού IPX5~IPX6, έγχυση νερού IPX8, βύθιση IPX7 Όγκος: 1000L Διάσταση: L1000mmXW1000mmXH1000mm Παράθυρο παρατήρησης: παράθυρο γυαλιού Διάσταση παραθύρων παρατήρησης: W200mmXH1250mm Μετρητής βάθους: ανοξείδωτο Ύψος μετρητών βάθους: 1300mm, ακρίβεια 1mm Υγρός έλεγχος επιπέδων: διακόπτης επιπλεόντων σωμάτων + σωλήνας υπερχείλισης
Γραφείο ελέγχου:	Ανίχνευση ροής: το σήμα ροής ανατροφοδοτεί μέσω ηλεκτρονικό flowmeter Ροή που θέτει: σύνολο στην οθόνη αφής Ανίχνευση θερμοκρασίας: PID Ελεγκτής: PLC Λειτουργία ελέγχου: σταθερή παροχή νερού θερμοκρασίας, σταθερή παροχή νερού ροής, σταθερή παροχή νερού πίεσης, και χρονικός έλεγχος δοκιμής. Λειτουργία προστασίας: προστασία διαρροής, προστασία υπερφόρτωσης, προστασία βραχυκυκλώματος
IPX7 αυτόματο υποστήριγμα ανελκυστήρων βύθισης	Απόσταση ανύψωσης: 0~1250mm Διάσταση υποστηριγμάτων: L1000mmXW1000mm Βάρος φορτίων υποστηριγμάτων: 50Kg
