Iec60695-2-20 καυτός εξοπλισμός δοκιμής ευφλέκτου ελεγκτών ανάφλεξης καλωδίων

Περιγραφή προϊόντων

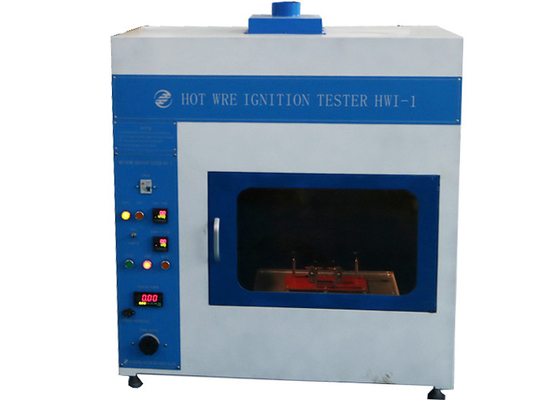

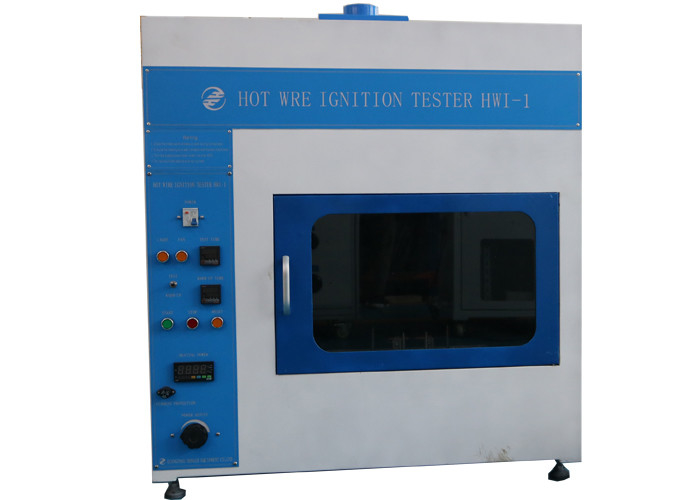

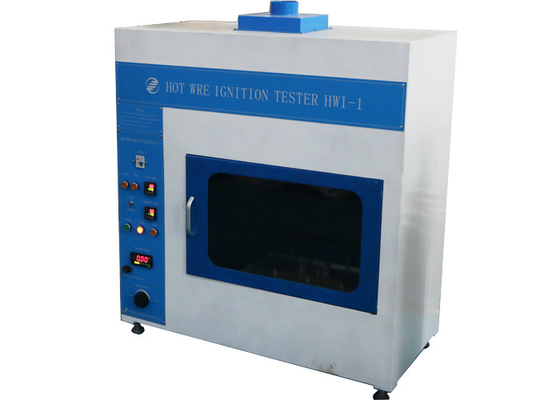

Iec60695-2-20 καυτός ελεγκτής ανάφλεξης καλωδίων εξοπλισμού δοκιμής ευφλέκτου με τον ηλεκτρικό έλεγχο

Πρότυπα:

Iec60950-1 εξοπλισμός τεχνολογίας πληροφοριών – ασφάλεια – μέρος 1: Γενική απαιτήσεων δοκιμή ανάφλεξης καλωδίων παραρτημάτων A.4 καυτή

Iec60947-1 χαμηλής τάσης μηχανισμός διανομής και controlgear – μέρος 1: Καυτή δοκιμή ανάφλεξης καλωδίων παραρτημάτων Μ M.1 γενικών κανόνων (HWI)

Iec60695-2-20 δοκιμή κινδύνου πυρκαγιάς — Μέρος 2: Πυράκτωση/καυτές βασισμένες στο καλώδιο μέθοδοι δοκιμής — Παράγραφος 20: Δοκιμή ignitability σπειρών καυτός-καλωδίων στα υλικά.

Περιγραφή των συσκευών δοκιμής:

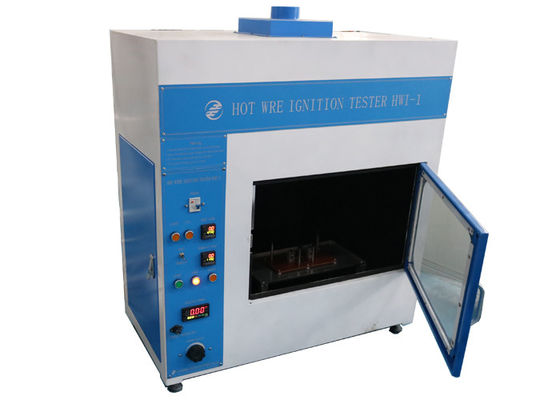

Το δείγμα θα στερεωθεί σε ένα προσάρτημα που παρέχει δύο ενισχυτικές θέσεις που τοποθετούνται 70 χιλ. για να υποστηρίξει χώρια το δείγμα δοκιμής σε μια οριζόντια θέση, σε ένα ύψος 60 χιλ. επάνω από το κατώτατο σημείο της αίθουσας, στο κατά προσέγγιση κέντρο της αίθουσας δοκιμής (δείτε το σχήμα M.1).

Ένα 250 χιλ. ± μήκος 5 χιλ. του niCr-καλωδίου (νικέλιο 80%, χρώμιο 20%, σίδηρος ελεύθερος) περίπου διάμετρος 0,5 χιλ. και κατοχή μιας κρύας αντίστασης περίπου 5,28 Ω/m και μιας μήκος--μαζικής αναλογίας 580 m/kg θα χρησιμοποιηθεί. Πριν από τη δοκιμή, το καλώδιο θα συνδεθεί σε ένα ευθύ μήκος με μια μεταβλητή πηγή δύναμης που ρυθμίζεται για να προκαλέσει έναν διασκεδασμό δύναμης 0,26 W/mm στο καλώδιο για μια περίοδο 8 s σε 1 2 s.

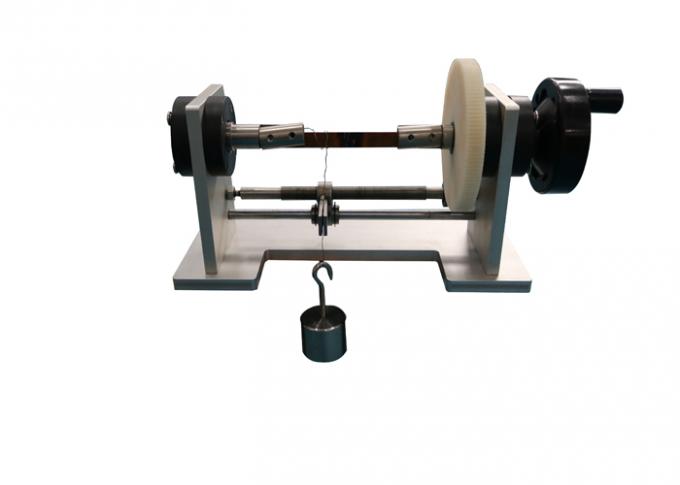

Μετά από να δροσίσει, το καλώδιο θα τυλιχτεί γύρω από ένα δείγμα για να διαμορφώσει πέντε πλήρεις στροφές που χωρίζονται κατά διαστήματα 6,35 χιλ. ± 0,05 χιλ. χώρια. Ένα άνεμος προσάρτημα θα χρησιμοποιηθεί, το οποίο θα τοποθετήσει ομοιόμορφα το καλώδιο στην κεντρική μερίδα του δείγματος με μια δύναμη τυλίγματος 5,4 Ν ± 0,02 Ν.

Οι άκρες του καλωδίου θα συνδεθούν με τη μεταβλητή πηγή ισχύος.

Η ικανότητα κυκλωμάτων ανεφοδιασμού θα είναι επαρκής για να διατηρήσει συνεχή γραμμικά 48 Hz στην πυκνότητα ισχύος 62 Hz τουλάχιστον 0,31 W/mm πέρα από το μήκος του καλωδίου θερμαστρών σε ή κοντά στον παράγοντα δύναμης ενότητας. Η πυκνότητα ισχύος του κυκλώματος ανεφοδιασμού σε 60 Α και 1,5 Β θα είναι κατά προσέγγιση 0,3 W/mm. Θα είναι δυνατό να ρυθμιστεί το επίπεδο δύναμης, ομαλά και συνεχώς και να μετρηθεί η δύναμη μέσα σε ± 2%.

Παράμετρος:
