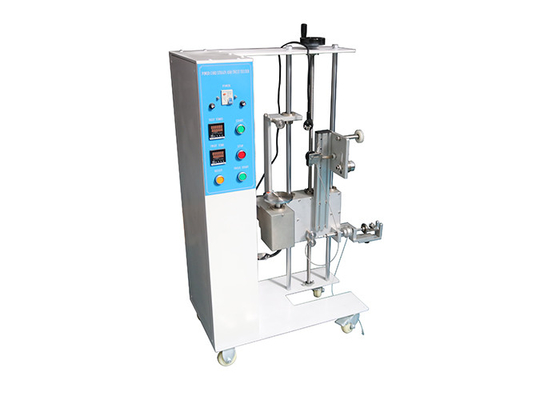

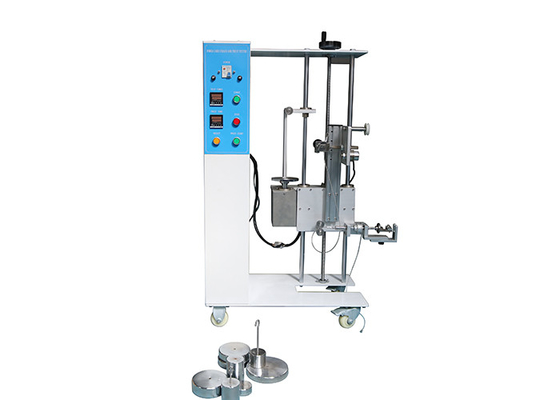

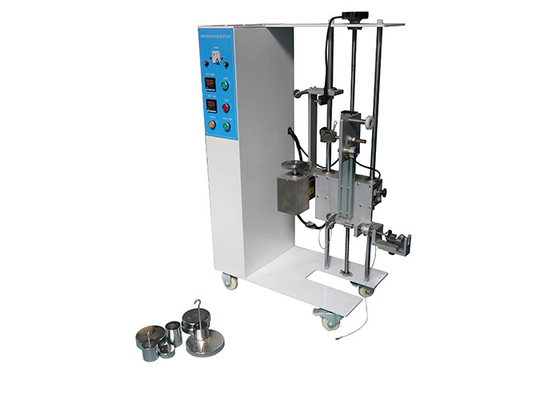

πίεση του Anchorage σκοινιού βραχιόνων ροπής 20mm και μηχανή ελεγκτών συστροφής

Περιγραφή προϊόντων

Σκοινί Anchorage για τον εξοπλισμό δοκιμής οικιακών συσκευών σκοινιού ανεφοδιασμού

Πρότυπα:

Οικογένεια IEC 60335-1 “και παρόμοιες ηλεκτρικές συσκευές – ασφάλεια – μέρος 1: Πρόταση 25,15 γενικών απαιτήσεων”

Εφαρμογή:

Χρησιμοποιείται για να ελέγξει εάν το αγκυροβόλιο σκοινιού του σκοινιού δύναμης των οικιακών συσκευών είναι σταθερό, μπορεί να επεξεργαστεί τη δύναμη τραβήγματος και να κλείσει τη δοκιμή.

Οι συσκευές που παρέχονται ένα σκοινί ανεφοδιασμού, και οι συσκευές που προορίζονται για να συνδεθούν μόνιμα με τη σταθερή καλωδίωση με ένα εύκαμπτο σκοινί, θα έχουν ένα αγκυροβόλιο σκοινιού. Το αγκυροβόλιο σκοινιού θα ανακουφίσει τους αγωγούς από την πίεση, συμπεριλαμβανομένου του στριψίματος, στα τερματικά και θα προστατεύσει τη μόνωση των αγωγών από το γδάρσιμο.

Δεν θα είναι δυνατό να ωθηθεί το σκοινί στη συσκευή σε τέτοιο βαθμό ώστε το σκοινί ή τα εσωτερικά μέρη της συσκευής μπόρεσε να βλαφθεί.

Χαρακτηριστικό γνώρισμα:

Ένα σημάδι γίνεται στο σκοινί ενώ υποβάλλεται στη δύναμη τραβήγματος που παρουσιάζεται στον πίνακα 12, σε μια απόσταση περίπου 20 χιλ. από το αγκυροβόλιο σκοινιού ή άλλο κατάλληλο σημείο.

Το σκοινί τραβιέται έπειτα, χωρίς τράνταγμα, για 1 s στην πιό δυσμενή κατεύθυνση με τη δύναμη που διευκρινίζεται. Η δοκιμή πραγματοποιείται 25 φορές.

Το σκοινί, εκτός αν σε ένα αυτόματο εξέλικτρο σκοινιού, υποβάλλεται έπειτα σε μια ροπή που εφαρμόζεται όσο το δυνατόν πιό κοντά στη συσκευή. Η ροπή διευκρινίζεται στον πίνακα 12 και εφαρμόζεται για 1 λεπτό.

Πίνακας 12 – τραβήξτε τη δύναμη και τη ροπή:

Κατά τη διάρκεια των δοκιμών, το σκοινί δεν θα βλαφθεί και δεν θα παρουσιάσει καμία αξιόλογη πίεση στα τερματικά. Η δύναμη τραβήγματος είναι και το σκοινί δεν θα μετατοπιστεί κατά μήκος από περισσότερα από 2 χιλ.

Παράμετρος:
