4N ελεγκτής γδαρσίματος καρφιτσών βουλωμάτων εξοπλισμού δοκιμής υποδοχών βουλωμάτων φορτίων

Μανίκια μόνωσης εξοπλισμού δοκιμής υποδοχών βουλωμάτων των συσκευών δοκιμής γδαρσίματος καρφιτσών βουλωμάτων

Πρότυπα:

IEC βουλώματα και υποδοχή-έξοδοι 60884-1 2013 “για την οικογένεια και παρόμοιους λόγους -- Μέρος 1: Πρόταση 24,7 γενικών απαιτήσεων”

Τυποποιημένη περιγραφή:

Οι καρφίτσες βουλωμάτων που παρέχονται τη μόνωση των μανικιών υποβάλλονται στην ακόλουθη δοκιμή με τη βοήθεια μιας συσκευής όπως φαίνεται στο σχήμα 28.

Η συσκευή δοκιμής περιλαμβάνει μια οριζόντια διατεθειμένη ακτίνα, η οποία περιστρέφεται για το κεντρικό σημείο της. Σύντομο μήκος του χαλύβδινου σύρματος, 1 χιλ. στη διάμετρο και η κλίση σε μια u-μορφή, η βάση του U που είναι ευθέος, είναι άκαμπτα συνημμένα, και στις δύο άκρες, με ένα τέλος της ακτίνας, έτσι ώστε τα ευθέα προγράμματα μερών κάτω από την ακτίνα και είναι παράλληλα στον άξονα του άξονα ακτίνων.

Το βούλωμα ένας κατάλληλος σφιγκτήρας σε μια τέτοια θέση ότι το ευθύ μέρος του χαλύβδινου σύρματος στηρίζεται στην καρφίτσα βουλωμάτων, κάθετη σε την. Οι κλίσεις καρφιτσών προς τα κάτω διαγωνίως 10° στον οριζόντιο.

Η ακτίνα φορτώνεται έτσι ώστε το καλώδιο ασκεί μια δύναμη 4 Ν στην καρφίτσα.

Το βούλωμα κινείται προς τα πίσω και προς τα εμπρός σε μια οριζόντια κατεύθυνση στο αεροπλάνο του άξονα της ακτίνας, έτσι ώστε τα τριψίματα καλωδίων κατά μήκος της καρφίτσας. Το μήκος της καρφίτσας που εκτρίβεται έτσι είναι περίπου 9 χιλ., των οποίων περίπου 7 χιλ. είναι πέρα από το μονώνοντας μανίκι. Ο αριθμός μετακινήσεων είναι 20 000 (10 000 σε κάθε κατεύθυνση) και το ποσοστό λειτουργίας είναι 30 μετακινήσεις ανά λεπτό.

Η δοκιμή γίνεται σε μια καρφίτσα κάθε δείγματος.

Εφαρμογή:

Αυτή η συσκευή είναι χρήση για τη δοκιμή η δύναμη αντίστασης γδαρσίματος του μανικιού μόνωσης των καρφιτσών βουλωμάτων

Δείγμα δοκιμής:

Μανίκι μόνωσης των καρφιτσών βουλωμάτων. Εξοπλισμός δοκιμής υποδοχών βουλωμάτων

Χαρακτηριστικό γνώρισμα:

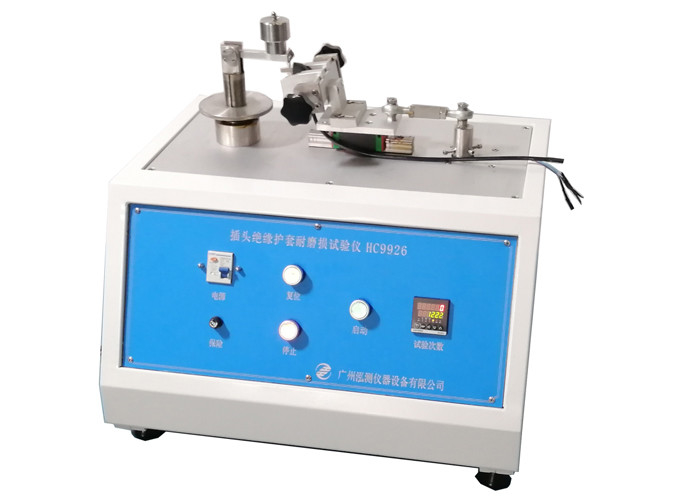

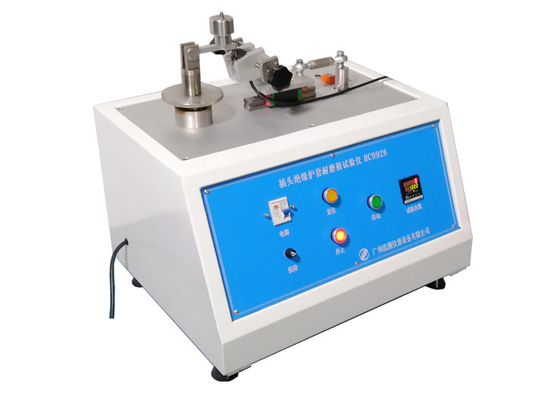

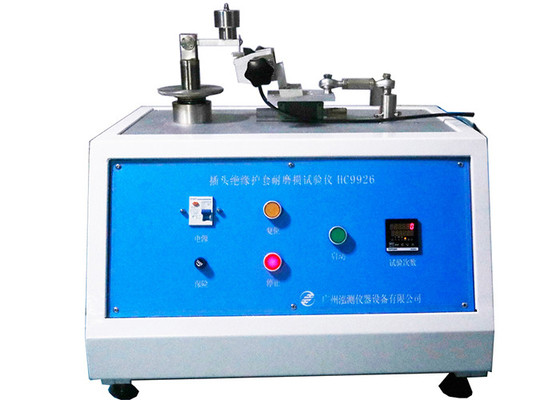

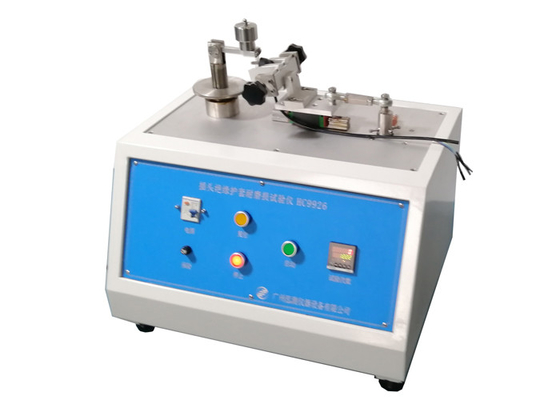

Η συσκευή αποτελείται από μια οριζόντια τοποθέτηση της ακτίνας και η γραμμική μετακίνηση του καθίσματος προσαρτημάτων, όπου, οι άκρες ακτίνων με τη διάμετρο 1mm κοντό χαλύβδινο σύρμα κάμπτονται σε ένα σε σχήμα υ κεφάλι (μορφή του U της κατακορύφου δύο που καθορίζεται στην ακτίνα), σε σχήμα υ κατώτατο σημείο καλωδίων είναι γραμμικό μέρος 6mm. Συμπιέστε το hemline 6mm στο μανίκι μόνωσης βουλωμάτων, οι κινήσεις μηχανών το τοποθετώντας κάθισμα σφιγκτηρών μπουλονιών για να κάνετε τη μετακίνηση εναλλαγής πέρα δώθε, διευθύνοντας τη δοκιμή γδαρσίματος στο μανίκι μόνωσης των καρφιτσών βουλωμάτων.
