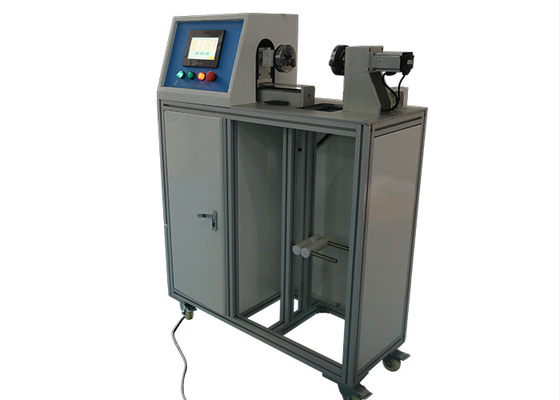

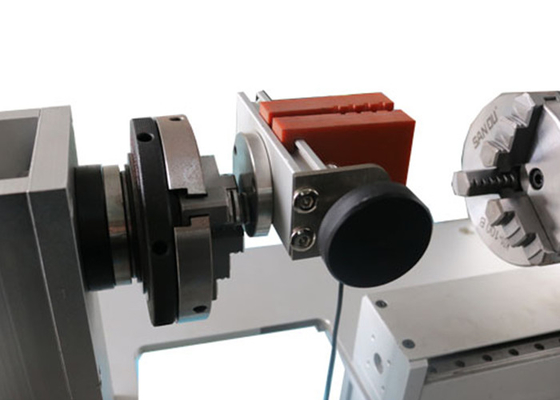

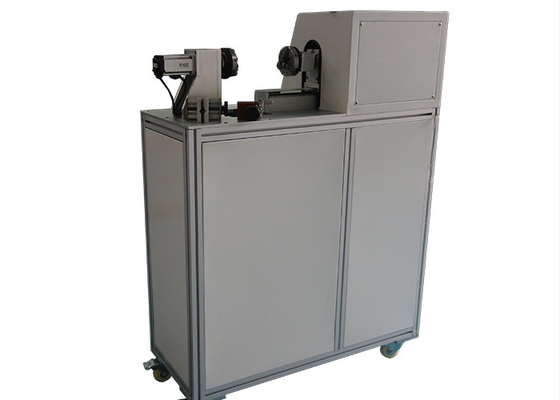

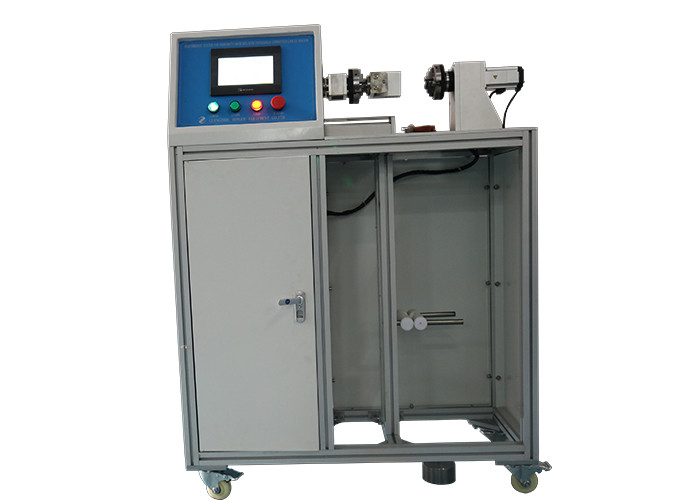

Ελεγκτής απόδοσης IEC σερβο μηχανών για τους διακόπτες εγγύτητας

Ελεγκτής απόδοσης εξοπλισμού δοκιμής IEC για τους διακόπτες εγγύτητας με συνδεδεμένο Intergrally Cablea

Πρότυπα:

Χαμηλής τάσης μηχανισμός διανομής IEC 60947-5-2 “και controlgear - μέρος 5-2: Συσκευές κυκλωμάτων ελέγχου και στοιχεία μετατροπής - παράρτημα C.8 διακοπτών εγγύτητας”

Εφαρμογή:

Χρησιμοποιείται για να εξετάσει την απόδοση δομικής δύναμης των διάφορων διακοπτών εγγύτητας και των φωτοηλεκτρικών αισθητήρων με τα ακέραια συνδέοντας καλώδια, που εξασφαλίζει ότι τα συνδέοντας καλώδια και οι θέσεις διακοπτών είναι σχετικά σταθερά. Εξοπλισμός δοκιμής IEC

Ο σκοπός αυτών των δοκιμών είναι να εξασφαλιστεί ακεραιότητα του αγκυροβολίου καλωδίων κατά τη διάρκεια του χειρισμού και της εγκατάστασης διέλευσης. Μόλις εγκατασταθεί, ο διακόπτης εγγύτητας και το καλώδιο πρέπει να καθοριστούν ο ένας σχετικά με τον άλλον.

C.8.1 .1 δοκιμή τραβήγματος

Το καλώδιο θα υποβληθεί σε ένα σταθερό τράβηγμα κατά μήκος του άξονα της εισόδου καλωδίων, που εφαρμόζεται στο μονώνοντας σακάκι του καλωδίου κατά μια διάρκεια 1 λεπτού.

C.8.1 .2 δοκιμή ροπής

Το καλώδιο θα υποβληθεί σε μια ροπή 0,1 NM ή θα περιοριστεί στην αξία που δίνει μια γωνία της ροπής 360°. Η ροπή θα εφαρμοστεί στο καλώδιο, δεξιόστροφα για 1 λ. και έπειτα αντίθετα προς δεξιόστροφα για 1 λ., σε μια απόσταση 1 00 χιλ. από την είσοδο διακοπτών εγγύτητας.

C.8.1 .3 δοκιμή ώθησης

Η δύναμη ώθησης θα εφαρμοστεί κατά μήκος του άξονα του καλωδίου όσο το δυνατόν πιό κοντά στην είσοδο καλωδίων.

Η δύναμη αυξάνεται αργά σε 20 Ν. Η δύναμη θα εφαρμοστεί για 1 λ. για κάθε φορά και με την ελάχιστη μικρή διακοπή Α1 μεταξύ των εφαρμογών.

Μετά από τις δοκιμές, καμία ορατή ζημία των μέσων σφράγισης εισόδων καλωδίων και καμία μετατόπιση του καλωδίου δεν θα παρατηρηθούν.

C.8.1 .4 δοκιμή κάμψεων

Το καλώδιο θα φορτωθεί και θα καμφθεί με τον ακόλουθο τρόπο:

a) Αναστείλετε μια μάζα 3 κλ με την ένωση της με το καλώδιο 1 μ από την είσοδο καλωδίων και με τον άξονα της κατακορύφου εισόδων καλωδίων.

b) Γείρετε το διακόπτη 90° εγγύτητας για να προκαλέσετε μια κάμψη 90° στο καλώδιο, που διατηρεί εκείνη την θέση για 1 λεπτό.

c) Γείρετε τη μετάβαση 90° εγγύτητας στην αντίθετη κατεύθυνση σχετικά με την κατακόρυφο ώστε να προκληθεί μια αντίθετη κάμψη 90° στο καλώδιο, που διατηρεί τη θέση κατά μια διάρκεια 1 λεπτού.

Χαρακτηριστικό γνώρισμα:

Ο εξοπλισμός υιοθετεί το προηγμένο ευφυές σύστημα ελέγχου PLC, εξανθρωπισμένη διεπαφή λειτουργίας οθόνης αφής για να καταστήσει την καταγραφή και την επίδειξη ακριβέστερες με τους προετοιμασμένους χρόνους δοκιμής, την ταχύτητα δοκιμής, το κτύπημα δοκιμής, θέτοντας δύναμης τραβήγματος και άλλες λειτουργίες. Μπορέστε να αναλυθείτε από το αρχείο στοιχείων εάν το δείγμα δοκιμής είναι κατάλληλο ή όχι.

Παράμετροι:
