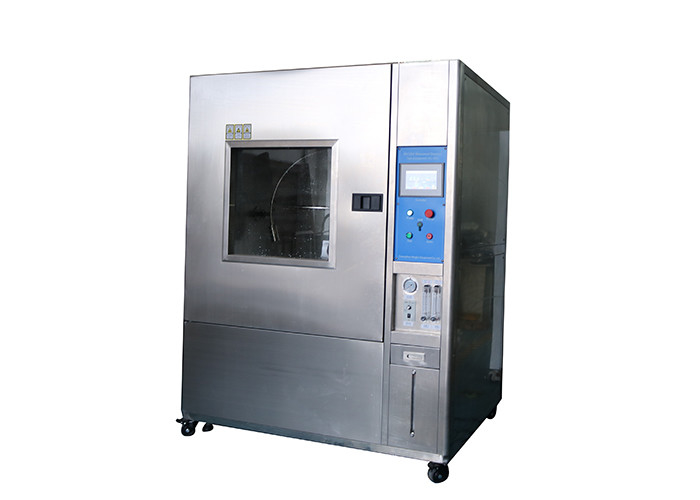

IEC60529 IPX1 στην αδιάβροχη αίθουσα δοκιμής IPX4 για τα μέρη αυτοκινήτου

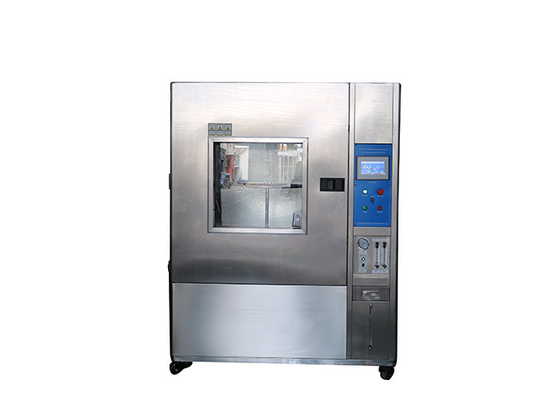

Εξοπλισμός IPX1 δοκιμής IP στην αδιάβροχη αίθουσα δοκιμής IPX4 για τα μέρη αυτοκινήτου

Πρότυπα:

IEC60529 βαθμός προστασίας που παρέχεται από τα συνημμένα (κώδικας IP) του IPX1, IPX2, IPX3, IPX4

Οδικά οχήματα του ISO 20653-2013 — Βαθμοί προστασίας (κώδικας IP) — Προστασία του ηλεκτρικού εξοπλισμού ενάντια στα ξένες αντικείμενα, το νερό και την πρόσβαση, σχήμα 3 - εξετάστε την οργάνωση για τον καθορισμό της προστασίας ενάντια στις κάθετες σταλαγματιές νερού (συσκευές σταλαγματιάς) βαθμοί προστασίας ενάντια στο νερό 1 και 2, το σχήμα 4 - οργάνωση δοκιμής για τον καθορισμό της προστασίας ενάντια στο νερό παφλασμών και τον ψεκασμό νερού (σωλήνας στροφέων) βαθμοί προστασίας ενάντια στο νερό 3, 4 και 4K.

Στοιχεία κώδικα IP και σημασία:

Όροι δοκιμής:

IPX1:

Η δοκιμή γίνεται με μια συσκευή που παράγει μια ομοιόμορφη ροή των πτώσεων νερού πέρα από ολόκληρη την περιοχή της περίφραξης.

Η περιστροφική πλάκα στην οποία η περίφραξη τοποθετείται έχει μια ταχύτητα περιστροφής 1 r/min και η εκκεντρικότητα (απόσταση μεταξύ του άξονα περιστροφικών πλακών και του άξονα δειγμάτων) είναι περίπου 100 χιλ.

Η διάρκεια της δοκιμής είναι 10 λεπτά.

IPX2:

Η περίφραξη εξετάζεται για 2,5 λ. σε κάθε μια από τέσσερις σταθερές θέσεις της κλίσης.

Αυτές οι θέσεις είναι 15° και στις δύο πλευρές της κατακορύφου σε δύο αμοιβαία κάθετα αεροπλάνα (δείτε το σχήμα 3b)).

Η συνολική διάρκεια της δοκιμής είναι 10 λεπτά.

IPX3:

Ο ταλαντεμένος σωλήνας παρέχεται τις τρύπες ψεκασμού πέρα από ένα τόξο 60° σε καθεμία πλευρά του κεντρικού σημείου. Η υποστήριξη δεν διατρυπιέται.

Η περίφραξη που εξετάζεται τοποθετείται στο κεντρικό σημείο semicircle. Ο σωλήνας προκαλείται για να ταλαντευτεί μέσω μιας γωνίας 1 20°, 60° και στις δύο πλευρές της κατακορύφου, ο χρόνος για μια πλήρη ταλάντωση (2 × 1 20°) που είναι περίπου 4 s και η διάρκεια δοκιμής που είναι 5 λεπτά.

Την περίφραξη γυρίζουν έπειτα μέσω μιας οριζόντιας γωνίας 90° και η δοκιμή συνεχίζεται για περαιτέρω 5 λεπτά.

Η μέγιστη αποδεκτή ακτίνα του ταλαντεμένος σωλήνα είναι 1 600 χιλ.

Η πίεση νερού ρυθμίζεται για να δώσει το διευκρινισμένο ποσοστό παράδοσης. Η πίεση να επιτευχθεί αυτό το ποσοστό παράδοσης θα είναι στη σειρά του kPa 50 στο kPa 150. Πρέπει να κρατηθεί σταθερό κατά τη διάρκεια της δοκιμής.

Η διάρκεια δοκιμής είναι 1 min/m2 της υπολογισμένης επιφάνειας της περίφραξης (αποκλείοντας οποιαδήποτε τοποθετώντας επιφάνεια), διάρκειας ελάχιστη 5 λεπτών.

IPX4:

Ο ταλαντεμένος σωλήνας έχει τις τρύπες ψεκασμού πέρα από το σύνολο 1 80» semicircle. Το συνολικό ποσοστό ροής ρυθμίζεται όπως διευκρινίζεται στον πίνακα 9 και μετριέται με έναν μετρητή ροής.

Ο σωλήνας προκαλείται για να ταλαντευτεί μέσω μιας γωνίας σχεδόν 360°, 180° και στις δύο πλευρές της κατακορύφου, ο χρόνος για μια πλήρη ταλάντωση (2 × 360°) που είναι περίπου 12 s.

Η διάρκεια της δοκιμής είναι 10 λεπτά.
