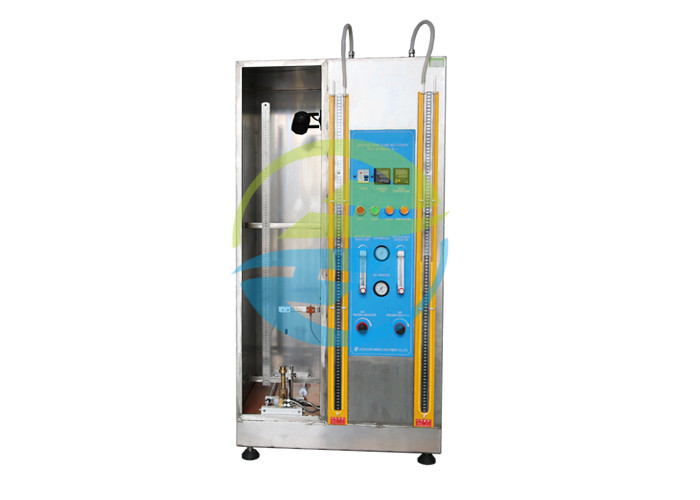

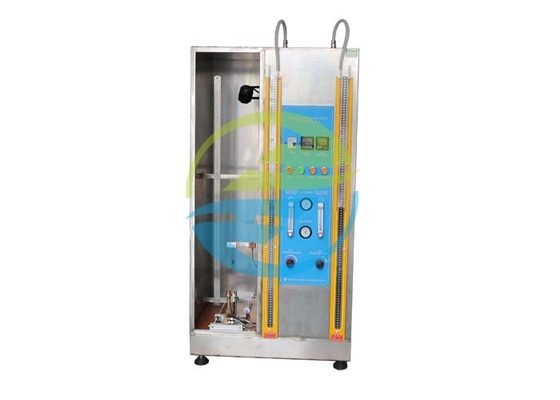

Εξοπλισμός δοκιμής ευφλέκτου IEC 60332 για το κάθετο ενιαίο μονωμένο καλώδιο διάδοσης φλογών

Εξοπλισμός δοκιμής ευφλέκτου για την κάθετη διάδοση φλογών για το ενιαίο μονωμένο καλώδιο

Πρότυπα:

Δοκιμές IEC 60332-1-1 στα ηλεκτρικά και καλώδια οπτικής ίνας υπό τους όρους πυρκαγιάς – μέρος 1-1: Δοκιμή για την κάθετη διάδοση φλογών για ένα ενιαίο μονωμένο καλώδιο ή ένα καλώδιο – συσκευές

Δοκιμές IEC 60332-1-2 στα ηλεκτρικά και καλώδια οπτικής ίνας υπό τους όρους πυρκαγιάς – μέρος 1-2: Δοκιμή για την κάθετη διάδοση φλογών για ένα ενιαίο μονωμένο καλώδιο ή ένα καλώδιο – η διαδικασία για 1 KW πρόμιξε τη φλόγα

Δοκιμές IEC 60332-1-3 στα ηλεκτρικά και καλώδια οπτικής ίνας υπό τους όρους πυρκαγιάς – μέρος 1-3: Δοκιμή για την κάθετη διάδοση φλογών για ένα ενιαίο μονωμένο καλώδιο ή ένα καλώδιο – διαδικασία για τον προσδιορισμό των φλεμένος σταγονίδιων/των μορίων.

Εφαρμογή:

Είναι χρήση για τη δοκιμή της αντίστασης στην κάθετη διάδοση φλογών για έναν ενιαίο κάθετο ηλεκτρικό μονωμένο αγωγό ή ένα καλώδιο, ή καλώδιο οπτικής ίνας, υπό τους όρους πυρκαγιάς. Εξοπλισμός δοκιμής ευφλέκτου

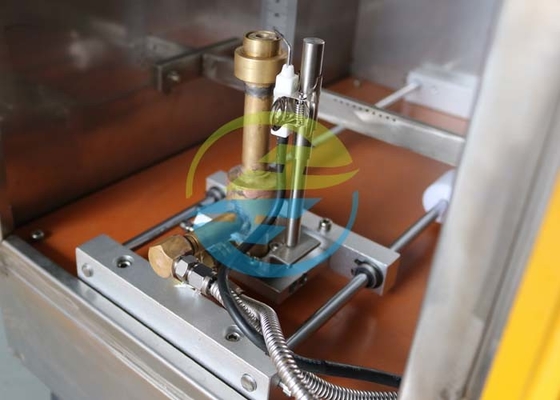

Προσδιορισμός θέσης του δοκιμαστικού κομματιού:

Το δοκιμαστικό κομμάτι ισιωμένος και να εξασφαλιστεί σε δύο οριζόντιες υποστηρίξεις με τη βοήθεια ενός κατάλληλου μεγέθους του καλωδίου χαλκού, σε μια κάθετη θέση στο κέντρο της οθόνης μετάλλων, όπως περιγράφεται σε 4,2 του IEC 60332-1 -1, έτσι ώστε η απόσταση μεταξύ του κατώτατου σημείου του ανωτέρου

η υποστήριξη και η κορυφή της χαμηλότερης υποστήριξης είναι (550 ± 5) χιλ. Επιπλέον, το δοκιμαστικό κομμάτι θα τοποθετηθεί έτσι ώστε το κατώτατο σημείο του δείγματος είναι περίπου 50 χιλ. από τη βάση της οθόνης (δείτε το σχήμα 1).

Ο κάθετος άξονας του δοκιμαστικού κομματιού θα τακτοποιηθεί κεντρικά μέσα στην οθόνη (δηλ. 150 χιλ. από κάθε πλευρά και 225 χιλ. από το οπίσθιο τμήμα).

Παράμετρος:
