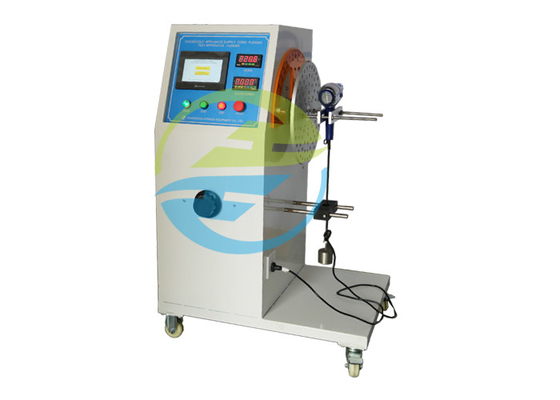

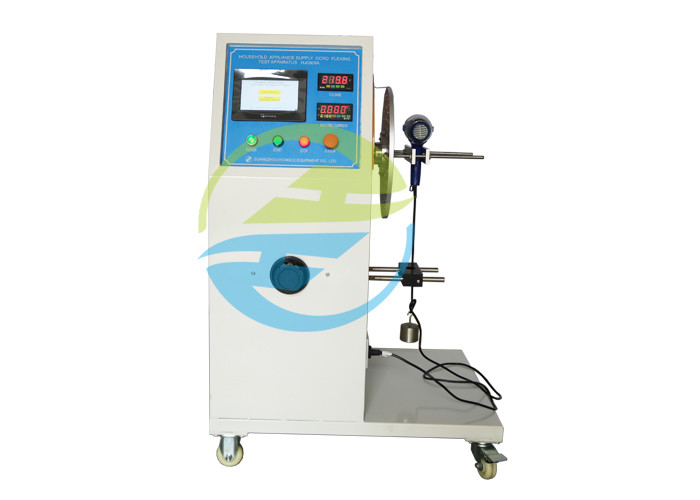

Σχήμα 8 συσκευών δοκιμής κάμψης καλωδίων IEC 60335-1 οθόνης αφής

Σχήμα 8 συσκευών δοκιμής κάμψης καλωδίων εξοπλισμού δοκιμής IEC 60335-1

Πρότυπα:

Οικογένεια IEC 60335-1 και παρόμοιες ηλεκτρικές συσκευές – ασφάλεια – μέρος 1: Γενική πρόταση 25,14, σχήμα 8 απαιτήσεων.

Τυποποιημένη περιγραφή:

Οι συσκευές που παρέχονται συσκευή ένα σκοινί ανεφοδιασμού και αυτό κινούνται ενώ σε λειτουργία θα κατασκευαστεί έτσι ώστε το σκοινί ανεφοδιασμού προστατεύεται επαρκώς από την υπερβολική κάμψη όπου εισάγει τη.

Η ΣΗΜΕΙΩΣΗ 1 αυτό δεν ισχύει για τις συσκευές με τα αυτόματα εξέλικτρα σκοινιού που εξετάζονται από 22,1 6 αντ' αυτού.

Η συμμόρφωση ελέγχεται από την ακόλουθη δοκιμή που πραγματοποιείται σε μια συσκευή που έχει ένα ταλαντεμένος μέλος όπως φαίνεται στο σχήμα 8.

Το μέρος της συσκευής που περιλαμβάνει τον κολπίσκο ανοίγοντας καθορίζεται στο ταλαντεμένος μέλος έτσι ώστε, όταν είναι το σκοινί ανεφοδιασμού στη μέση του ταξιδιού του, ο άξονας του σκοινιού όπου εισάγει τη φρουρά ή τον κολπίσκο σκοινιού είναι κάθετος και περνά μέσω του άξονα της ταλάντωσης. Ο σημαντικότερος άξονας του τμήματος των επίπεδων σκοινιών θα είναι παράλληλος στον άξονα της ταλάντωσης.

Το σκοινί φορτώνεται έτσι ώστε η που εφαρμόζεται δύναμη είναι

– 10 Ν, για τα σκοινιά που έχουν μια ονομαστική διατομική περιοχή που υπερβαίνει 0,75 χιλ. ²

– 5 Ν, για άλλα σκοινιά.

Η απόσταση Χ, όπως φαίνεται στο σχήμα 8, μεταξύ του άξονα της ταλάντωσης και του σημείου όπου το σκοινί ή η φρουρά σκοινιού εισάγει τη συσκευή, ρυθμίζεται έτσι ώστε όταν κάνουν οι ταλαντεμένος κινήσεις μελών πέρα από τη μεγάλη έκταση της, το σκοινί και το φορτίο την ελάχιστη πλευρική μετακίνηση.

Το ταλαντεμένος μέλος κινείται μέσω μιας γωνίας 90° (45° και στις δύο πλευρές της κατακορύφου), του αριθμού κάμψεων για τις συνδέσεις τύπων Ζ που είναι 20 000 και για άλλες συνδέσεις 10000. Το ποσοστό κάμψης είναι 60 ανά λεπτό.

Η ΣΗΜΕΙΩΣΗ 2 κάμψη Α είναι μια μετακίνηση 90°.

Το σκοινί και τα σχετικά μέρη του γυρίζουν μέσω μιας γωνίας 90° μετά από το μισό αριθμό κάμψεων, εκτός αν ένα επίπεδο σκοινί εγκαθίσταται.

Κατά τη διάρκεια της δοκιμής, οι αγωγοί παρέχονται στην εκτιμημένη τάση και φορτώνονται με το εκτιμημένο ρεύμα της συσκευής. Το ρεύμα δεν περνούν μέσω του αγωγού επιχωμάτωσης.

Εξοπλισμός δοκιμής IEC

Παράμετρος:
