Ποσοστό 10 ± 2 R/Min συσκευών δοκιμής βαθμού ζημίας αγωγών εξοπλισμού δοκιμής IEC IEC 60069-1

Περιγραφή προϊόντων

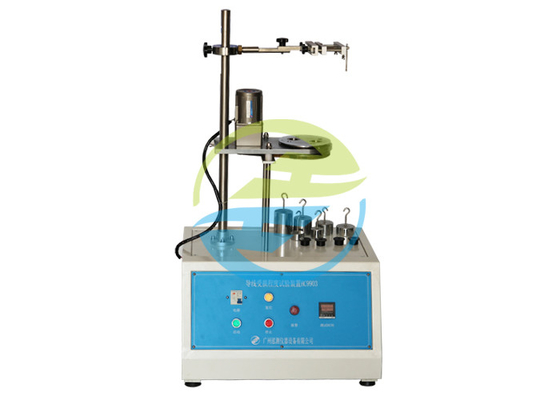

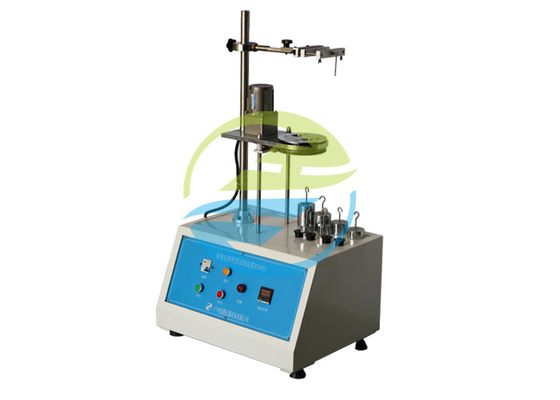

Δοκιμαστική συσκευή βαθμού βλάβης του αγωγού IEC 60069-1 Ταχύτητα δοκιμής εξοπλισμού 10 ± 2 r/min

Κανονισμός:

IEC 60884-1 Προσέκτες και πρίζες για οικιακές και παρόμοιες χρήσεις Πάρτιο 1: Γενικές απαιτήσεις Παράγραφος 12.2.5, σχήμα 11

IEC 60669-1 “Συνδέτες για οικιακές και παρόμοιες σταθερές ηλεκτρικές εγκαταστάσεις” Μέρος 1: Γενικές απαιτήσεις” παράγραφος 12.2.5, σχήμα 9

Τυπική περιγραφή:

Τα τερματικά με στροφική συμπίεση πρέπει να είναι σχεδιασμένα και κατασκευασμένα έτσι ώστε να συμπίεζαν τους αγωγούς χωρίς να προκαλούν αδικαιολόγητη βλάβη στους αγωγούς.

Το τερματικό τοποθετείται στην συσκευή δοκιμής σύμφωνα με το σχήμα 11 και είναι εξοπλισμένο με άκαμπτους, στερεούς, ριζικούς και/ή ευέλικτους αγωγούς (),σύμφωνα με τον πίνακα 3, πρώτα με τη μικρότερη και στη συνέχεια με τη μεγαλύτερη ονομαστική περιοχή της εγκάρσιας τομής, η σύσφιξη των βιδών ή των νάτλων με τη ροπή σύμφωνα με τον πίνακα 6.

Σε περίπτωση που δεν υπάρχουν άκαμπτοι στερεοί αγωγοί, η δοκιμή μπορεί να διενεργείται μόνο με άκαμπτους στερεούς αγωγούς.

Το μήκος του αγωγού δοκιμής πρέπει να είναι 75 mm μεγαλύτερο από το ύψος (H) που καθορίζεται στον πίνακα 9.

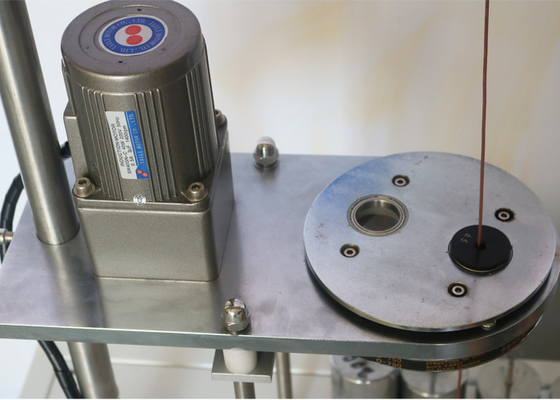

Η άκρη του αγωγού περνά μέσα από κατάλληλη θήκη σε πλάκα τοποθετημένη σε ύψος (H) κάτω από τον εξοπλισμό, όπως αναφέρεται στον πίνακα 9.Η θήκη τοποθετείται σε οριζόντιο επίπεδο, έτσι ώστε η κεντρική γραμμή της να περιγράφει έναν κύκλο 75 mm διάμετρου, συγκεντρωτική με το κέντρο της μονάδας συμπίεσης στο οριζόντιο επίπεδο· η πλάκα περιστρέφεται στη συνέχεια με ρυθμό (10 ± 2) στροφών/λεπτο.

Η απόσταση μεταξύ του στόματος της μονάδας συμπίεσης και της άνω επιφάνειας της θήκης πρέπει να είναι εντός των ±15 mm του ύψους που καθορίζεται στον πίνακα 9.στρέβλωση, ή περιστροφή του μονωτικού αγωγού.

Μια μάζα όπως ορίζεται στον πίνακα 9 αναστέλλεται από το τέλος του αγωγού.

Κατά τη διάρκεια της δοκιμής, ο αγωγός δεν πρέπει να γλιστρά από την μονάδα συμπίεσης ούτε να σπάει κοντά στην μονάδα συμπίεσης, ούτε να υποστεί ζημιά στον αγωγό κατά τρόπο που να τον καταστήσει ακατάλληλο για περαιτέρω χρήση.Εξοπλισμός δοκιμής IEC

Η δοκιμή επαναλαμβάνεται με άκαμπτους στερεούς αγωγούς, εφόσον υπάρχουν, εάν η πρώτη δοκιμή έχει πραγματοποιηθεί με άκαμπτους αγωγούς με ράβδους.

Παράμετρος:
