Μηχανή δοκιμής διαρροής ήλίου στο περίβλημα της μπαταρίας αυτοκινήτων με κύκλο 34 δευτερόλεπτα ανά κομμάτι και πίεση φόρτισης 0,5 MPa

Μηχανή Δοκιμής Διαρροής Ηλίου για Καλύμματα Μπαταριών Αυτοκινήτων με Κύκλο 34 δευτ./τεμάχιο και Πίεση Γεμίσματος 0-0,5 MPa

Εξοπλισμός Δοκιμής Διαρροής Καλυμμάτων Μπαταριών Αυτοκινήτων με Αυτόματη Σφράγιση και Ανίχνευση Ηλίου

Περιγραφή Προϊόντος

Ο εξοπλισμός ανίχνευσης διαρροής ηλίου για καλύμματα μπαταριών αυτοκινήτων που αναπτύχθηκε, παράγεται και κατασκευάζεται από την Hejin Company, έχει αναπτυχθεί για κατασκευαστές που χρειάζονται αξιόπιστες δοκιμές σφράγισης σε καλύμματα μπαταριών, καλύμματα και σχετικά εξαρτήματα μπαταριών αυτοκινήτων.

Το σύστημα χρησιμοποιεί ήλιο ως αέριο ανιχνευτή και έχει σχεδιαστεί για να εντοπίζει διαδρομές διαρροής που μπορεί να είναι δύσκολο να ανιχνευθούν μέσω παραδοσιακής οπτικής επιθεώρησης ή βασικής δοκιμής πίεσης. Το ελεγχόμενο περιβάλλον κενού, η διαδικασία πλήρωσης με ήλιο και οι μέθοδοι ανίχνευσης διαρροής υψηλής ευαισθησίας συνεργάζονται για να παρέχουν μια επαναλήψιμη διαδικασία επιθεώρησης για την παραγωγή καλύμματος μπαταριών.

Ο εξοπλισμός κατασκευάζεται από την HeJin, έναν κατασκευαστή πηγής που ενσωματώνει δυνατότητες Ε&Α, μηχανολογικού σχεδιασμού και παραγωγής. Από την ανάπτυξη εξαρτημάτων και την κατασκευή εξοπλισμού έως την αποσφαλμάτωση και την τεχνική υποστήριξη μετά την πώληση, η HeJin έχει τη δύναμη να παρέχει ολοκληρωμένες λύσεις δοκιμής διαρροής αντί απλώς να παρέχει αυτόνομους ανιχνευτές.

Εισαγωγή προϊόντος

Για τα καλύμματα μπαταριών αυτοκινήτων, η ποιότητα σφράγισης δεν μπορεί να κριθεί απλώς παρατηρώντας την επιφάνεια του τελικού προϊόντος.

Τα περιβλήματα μπορούν να έχουν καθαρή εμφάνιση, διατηρώντας πολύ μικρές διαδρομές διαρροής γύρω από τις διεπιφάνειες σφράγισης, τις περιοχές συγκόλλησης, τα ανοίγματα συνδετήρων ή τις δομικές ενώσεις. Για τους κατασκευαστές, ο εντοπισμός αυτών των προβλημάτων πριν τα εξαρτήματα εισέλθουν στο επόμενο στάδιο παραγωγής μπορεί να έχει ουσιαστικό αντίκτυπο στη συνέπεια της διαδικασίας και την ποιότητα του προϊόντος.

Εδώ έγκειται η αξία της χρήσης δοκιμής διαρροής ηλίου.

Το σύστημα δοκιμής διαρροής καλύμματος μπαταριών αυτοκινήτων χρησιμοποιεί ήλιο ως αέριο ανιχνευτή και χρησιμοποιεί μια ειδική διαδικασία ανίχνευσης διαρροής για την αξιολόγηση της κατάστασης σφράγισης του εξαρτήματος που δοκιμάζεται. Ανάλογα με την επιλεγμένη διαμόρφωση, το τεμάχιο εργασίας τοποθετείται σε θάλαμο κενού ή ειδικό εξάρτημα, εκκενώνεται στις απαιτούμενες συνθήκες, εκτίθεται σε ήλιο υπό καθορισμένες συνθήκες δοκιμής και στη συνέχεια αξιολογείται από ανιχνευτή διαρροής.

Η τελική διαμόρφωση του εξοπλισμού μπορεί να καθοριστεί με βάση το μέγεθος του καλύμματος της μπαταρίας σας, τον απαιτούμενο ρυθμό διαρροής, την πίεση δοκιμής, τον χρόνο κύκλου και τη διαμόρφωση του εξαρτήματος.

Γιατί Δοκιμή Διαρροής Ηλίου για Καλύμματα Μπαταριών;

Τα καλύμματα μπαταριών περιέχουν πολλαπλές δομικές και σφραγιστικές διεπιφάνειες. Μια μέθοδος δοκιμής διαρροής πρέπει να κάνει περισσότερα από το απλό να εντοπίζει προφανείς διαρροές.

Το ήλιο χρησιμοποιείται ευρέως ως αέριο ανιχνευτής, επειδή η δοκιμή διαρροής με αέριο ανιχνευτή μπορεί να πραγματοποιηθεί με έναν ανιχνευτή διαρροής ειδικά σχεδιασμένο για την ανίχνευση του επιλεγμένου αερίου ανιχνευτή. Το ISO 20485:2017 περιγράφει ειδικά τεχνικές ανίχνευσης διαρροής χρησιμοποιώντας αέριο ανιχνευτή και ανιχνευτή διαρροής ειδικό για αέριο ανιχνευτή.

Για την παραγωγή καλύμματος μπαταριών αυτοκινήτων, η δοκιμή διαρροής ηλίου μπορεί να βοηθήσει τους κατασκευαστές να διερευνήσουν:

• Ακεραιότητα σφράγισης καλύμματος
• Απόδοση σφράγισης καλύμματος
• Διαρροή ένωσης
• Διαρροή περιοχής συγκόλλησης
• Διαρροή συνδετήρα ή διεπιφάνειας
• Διαρροή δακτυλίου στεγανοποίησης
• Μικρές διαδρομές διαρροής
• Συνολική απόδοση διαρροής περιβλήματος

Η ακριβής ανιχνεύσιμη περιοχή εξαρτάται από το σχεδιασμό του εξαρτήματος και τον τρόπο σύνδεσης του καλύμματος της μπαταρίας με το κύκλωμα δοκιμής.

Χαρακτηριστικά Προϊόντος

Σχεδιασμένο για Επιθεώρηση Καλύμματος Μπαταριών Αυτοκινήτων

Το σύστημα έχει σχεδιαστεί γύρω από τη φυσική δομή και τις απαιτήσεις σφράγισης των εξαρτημάτων μπαταριών αυτοκινήτων, συμπεριλαμβανομένων των καλύμματος και των καλυμμάτων μπαταριών.

Ανίχνευση Αερίου Ανιχνευτή Ηλίου

Το ήλιο χρησιμοποιείται ως αέριο ανιχνευτής για λεπτή ανίχνευση διαρροής. Η μέθοδος επιτρέπει στο σύστημα να ανταποκρίνεται ειδικά στο ήλιο που απελευθερώνεται μέσω μιας διαδρομής διαρροής.

Δοκιμή Θαλάμου Κενού

Η μέθοδος θαλάμου κενού παρέχει ένα ελεγχόμενο περιβάλλον δοκιμής γύρω από το τεμάχιο εργασίας. Τα δημοσιευμένα συστήματα της HeJin που σχετίζονται με μπαταρίες χρησιμοποιούν τεχνολογία θαλάμου κενού για επιθεώρηση διαρροής.

Αυτοματοποιημένη Διαδικασία Δοκιμής

Η ακολουθία δοκιμής μπορεί να ενσωματώσει εκκένωση, πλήρωση με ήλιο, ανίχνευση, κρίση αποτελέσματος και άλλα στάδια διαδικασίας σε έναν ελεγχόμενο κύκλο δοκιμής.

Κύκλος Προσανατολισμένος στην Παραγωγή

Η δημοσιευμένη διαμόρφωση HJ-LT-1 της HeJin καθορίζει χρόνο κύκλου 34 δευτερολέπτων ανά τεμάχιο.

Προσαρμοσμένα Εξαρτήματα

Τα καλύμματα μπαταριών ποικίλλουν σημαντικά σε διαστάσεις, διεπιφάνειες και δομές σφράγισης. Το εξάρτημα μπορεί επομένως να σχεδιαστεί γύρω από το πραγματικό τεμάχιο εργασίας του πελάτη.

Κύριες Λειτουργίες

• Επιθεώρηση σφράγισης καλύμματος μπαταρίας
• Δοκιμή διαρροής καλύμματος μπαταρίας
• Δοκιμή θαλάμου κενού
• Πλήρωση με ήλιο
• Λεπτή ανίχνευση διαρροής
• Έλεγχος χονδρικής διαρροής
• Αξιολόγηση ρυθμού διαρροής
• Αυτόματη κρίση αποτελέσματος δοκιμής

Τεχνικές Προδιαγραφές

Βασική Τεχνολογία

Ανίχνευση Διαρροής Αερίου Ανιχνευτή Ηλίου

Η θεμελιώδης αρχή ανίχνευσης βασίζεται στο αέριο ανιχνευτή ηλίου.

Το δοκιμαζόμενο εξάρτημα συνδέεται στο κατάλληλο κύκλωμα δοκιμής. Το ήλιο εισάγεται υπό τις καθορισμένες συνθήκες δοκιμής, ενώ η πλευρά ανίχνευσης διατηρείται στην απαιτούμενη συνθήκη κενού.

Εάν υπάρχει διαδρομή διαρροής, το ήλιο περνά μέσα από αυτήν τη διαδρομή και φτάνει στην πλευρά ανίχνευσης. Ο ανιχνευτής διαρροής ηλίου μετρά το αντίστοιχο σήμα και το συγκρίνει με την προκαθορισμένη τιμή αποδοχής.

Το ISO 20485:2017 ορίζει ειδικά τεχνικές για την ανίχνευση διαρροών χρησιμοποιώντας αέριο ανιχνευτή και ανιχνευτή διαρροής ειδικό για αέριο ανιχνευτή.

Τεχνολογία Θαλάμου Κενού

Ο θάλαμος κενού δημιουργεί ένα ελεγχόμενο περιβάλλον για τη διαδικασία ανίχνευσης διαρροής.

Το δημοσιευμένο σύστημα θαλάμου κενού της HeJin περιγράφει μια ακολουθία που περιλαμβάνει εκκένωση, έλεγχο χονδρικής διαρροής, πλήρωση με ήλιο, λεπτή ανίχνευση διαρροής, ανάκτηση ηλίου και εξαέρωση θαλάμου.

Αυτή η διαδικασία βοηθά στη μείωση της εξάρτησης από τη χειροκίνητη επιθεώρηση και παρέχει μια πιο συνεπή διαδικασία δοκιμής.

Διαχείριση Υποβάθρου Ηλίου

Η συγκέντρωση υποβάθρου ηλίου είναι μια σημαντική παράμετρος κατά την εκτέλεση ευαίσθητης ανίχνευσης διαρροής.

Πριν από τη λεπτή ανίχνευση διαρροής, το σύστημα ανίχνευσης μπορεί να παρακολουθεί το σήμα υποβάθρου ηλίου και να καθορίζει την απαιτούμενη βασική γραμμή πριν από το στάδιο πλήρωσης με ήλιο.

Αυτό βοηθά στη δημιουργία ενός πιο ελεγχόμενου περιβάλλοντος μέτρησης.

Εφαρμογές

• Παραγωγή μπαταριών αυτοκινήτων
• Παραγωγή περιβλημάτων μπαταριών EV
• Παραγωγή καλύμματος μπαταρίας
• Κατασκευή καλύμματος μπαταρίας
• Κατασκευή μονάδων μπαταριών
• Συναρμολόγηση πακέτων μπαταριών
• Επιθεώρηση ποιότητας εξαρτημάτων αυτοκινήτων
• Επιθεώρηση εξαρτημάτων θερμικής διαχείρισης μπαταριών

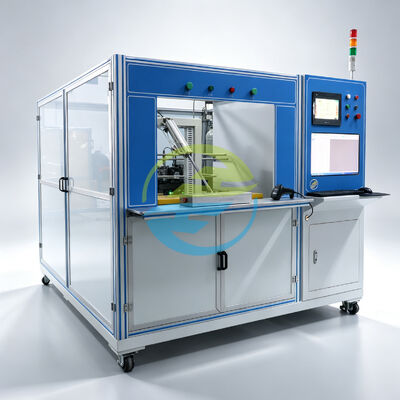

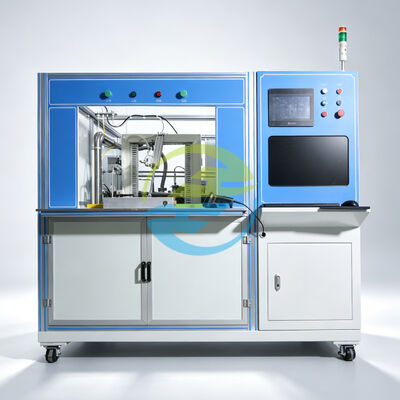

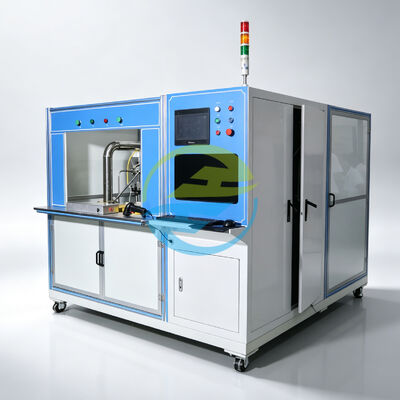

Λεπτομερείς εικόνες

Σχετικά με την HeJin

Η HJ AUTOMATIC CONTROL TECHNOLOGY CO., LTD, που λειτουργεί υπό την επωνυμία HeJin, ιδρύθηκε στη Γκουανγκτζόου το 2012. Η εταιρεία ειδικεύεται στην Ε&Α, την κατασκευή και τις πωλήσεις βιομηχανικού εξοπλισμού δοκιμών υψηλής τεχνολογίας.

Το χαρτοφυλάκιο προϊόντων της καλύπτει Εξοπλισμό Δοκιμής Διαρροής, Εξοπλισμό Δοκιμής Εξαρτημάτων Αυτοκινήτων, Εξοπλισμό Δοκιμής IP, Εξοπλισμό Δοκιμής Οικιακών Συσκευών, Εξοπλισμό Δοκιμής Αναφλεκτότητας, Εξοπλισμό Δοκιμής Κρούσης και άλλες λύσεις βιομηχανικών δοκιμών.

Για πελάτες που αναζητούν έναν άμεσο κατασκευαστή, αυτή η ολοκληρωμένη ικανότητα έχει σημασία. Η HeJin σχεδιάζει και κατασκευάζει τον εξοπλισμό της στην Κίνα και αναπτύσσει προσαρμοσμένες λύσεις δοκιμών σύμφωνα με τις απαιτήσεις προϊόντων και συμμόρφωσης.

Για περισσότερες πληροφορίες σχετικά με τον κατασκευαστή, οι πελάτες μπορούν να επισκεφθούν τη σελίδα Σχετικά με εμάς της HeJin ή να εξερευνήσουν την κατηγορία Εξοπλισμός Δοκιμής Διαρροής.

Συχνές Ερωτήσεις

1.Τι προϊόντα μπορεί να δοκιμάσει αυτός ο εξοπλισμός δοκιμής διαρροής ηλίου;

Η κύρια εφαρμογή είναι η δοκιμή σφραγισμένων ρελέ. Το εξάρτημα και η διαδικασία δοκιμής μπορούν να προσαρμοστούν σύμφωνα με την πραγματική δομή του ρελέ και τη διεπιφάνεια σύνδεσης.

2.Τι αέριο χρησιμοποιείται για λεπτή ανίχνευση διαρροής;

Η αναφερόμενη διαμόρφωση χρησιμοποιεί 100% ήλιο ως αέριο λεπτής ανίχνευσης διαρροής.

3.Ποια είναι η μέγιστη πίεση δοκιμής;

Η αναφερόμενη διαμόρφωση καθορίζει 25 bar για χονδρική και λεπτή ανίχνευση διαρροής, με την πίεση να είναι ρυθμιζόμενη προς τα κάτω. Η τελική πίεση πρέπει να καθοριστεί σύμφωνα με τις απαιτήσεις του προϊόντος του πελάτη.

4.Πόσα προϊόντα μπορούν να δοκιμαστούν ταυτόχρονα;

Η αναφερόμενη διαμόρφωση έχει δύο σταθμούς δοκιμής, με ένα τεμάχιο εργασίας ανά σταθμό.

5.Ποιος είναι ο χρόνος κύκλου αναφοράς;

Η δημοσιευμένη αναφερόμενη διαμόρφωση καθορίζει περίπου 30 δευτερόλεπτα ανά τεμάχιο εργασίας, που αντιστοιχεί σε περίπου 120 τεμάχια εργασίας ανά ώρα.
