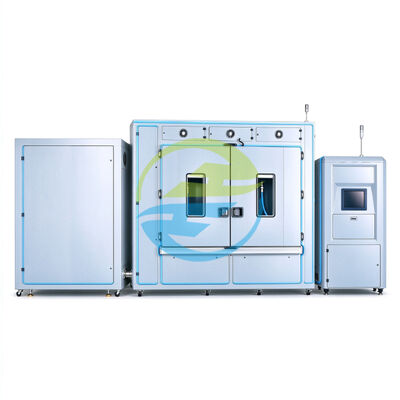

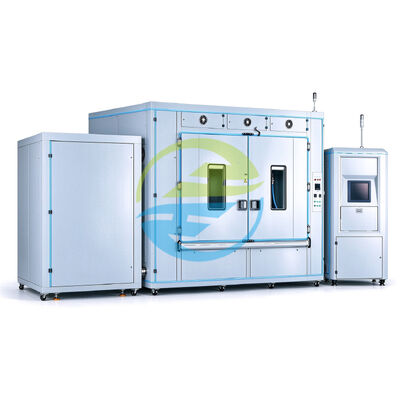

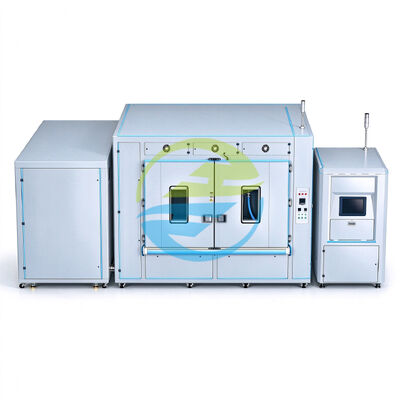

Δοκιμαστική Πάγκος Θερμικού Κύκλου Ψυγείου για Δοκιμές Αντοχής Ψυκτικού σε Θερμό και Ψυχρό με Ρυθμιζόμενο Εύρος Θερμοκρασίας από -40°C έως 130°C και Ρυθμιζόμενη Πίεση 0,1-0,6 MPa

Δοκιμαστικός πάγκος θερμικού κύκλου ψυγείου αυτοκινήτου για δοκιμή αντοχής ψυκτικού υγρού σε ζεστό και κρύο

Επισκόπηση προϊόντος

Τα ψυγεία και οι εναλλάκτες θερμότητας αυτοκινήτων πρέπει να αντέχουν σε επαναλαμβανόμενες αλλαγές θερμοκρασίας ψυκτικού υγρού καθ' όλη τη διάρκεια ζωής τους. Ο Δοκιμαστικός πάγκος θερμικού κύκλου ψυγείου αυτοκινήτου έχει σχεδιαστεί για να βοηθά τους κατασκευαστές και τα εργαστήρια δοκιμών να αξιολογούν την αντοχή των εξαρτημάτων υπό ελεγχόμενες συνθήκες κυκλοφορίας υγρού ζεστού και κρύου.

Με ρυθμιζόμενο εύρος θερμοκρασίας μέσου από -40°C έως 130°C, εύρος πίεσης δοκιμής από 0,1–0,6 MPa και ρυθμό ροής 10–100 L/min, αυτό το σύστημα υποστηρίζει μια ποικιλία εφαρμογών θερμικού κύκλου ψυγείου αυτοκινήτου. Αναπτύχθηκε και κατασκευάστηκε από την HeJin, ο εξοπλισμός μπορεί να διαμορφωθεί σύμφωνα με τις απαιτήσεις του δείγματος, τις διαδικασίες δοκιμών και τα ισχύοντα πρότυπα του κλάδου.

Εισαγωγή προϊόντος

Το Στάντ Δοκιμής Θερμικού Σοκ Ψυγείου Αυτοκινήτου αναπτύχθηκε για δοκιμές θερμικού κύκλου σε συμβατά ψυγεία αυτοκινήτων και συγκροτήματα εναλλακτών θερμότητας με υδρόψυξη. Κυκλοφορώντας ένα επιλεγμένο μέσο δοκιμής μέσω του δείγματος υπό ελεγχόμενες συνθήκες θερμοκρασίας, βοηθά τους μηχανικούς να αξιολογήσουν πώς ανταποκρίνονται τα εξαρτήματα σε επαναλαμβανόμενη θέρμανση και ψύξη.

Κατά τη λειτουργία του οχήματος, τα ψυγεία υφίστανται μεταβαλλόμενες θερμοκρασίες ψυκτικού υγρού και συνθήκες κυκλοφορίας. Η επαναλαμβανόμενη θερμική διαστολή και συστολή μπορεί να ασκήσει τάση στους σωλήνες, τις κεφαλές, τις συνδέσεις, τις σφραγίδες και τις διεπαφές σύνδεσης. Οι δοκιμές θερμικού κύκλου βοηθούν τους κατασκευαστές να εντοπίσουν πιθανές αδυναμίες, να βελτιώσουν τα σχέδια προϊόντων και να επαληθεύσουν την αντοχή πριν τα προϊόντα προχωρήσουν στο επόμενο στάδιο επικύρωσης.

Ως μέρος της σειράς Εξοπλισμού Δοκιμών Ανταλλακτικών Αυτοκινήτων, αυτό το σύστημα υποστηρίζει ρυθμιζόμενη πίεση, ρυθμό ροής, θερμοκρασία μέσου, συχνότητα κύκλου και διάρκεια δοκιμής. Οι συνθήκες δοκιμής μπορούν να καθοριστούν σύμφωνα με τις απαιτήσεις του πελάτη και την ισχύουσα διαδικασία δοκιμής.

Η HeJin παρέχει εσωτερικό μηχανικό σχεδιασμό και κατασκευή, βοηθώντας τους πελάτες να συζητήσουν τους στόχους δοκιμών τους και να καθορίσουν μια κατάλληλη διαμόρφωση εξοπλισμού πριν από την παραγγελία.

Χαρακτηριστικά προϊόντος

Ευρύ ρυθμιζόμενο εύρος θερμοκρασίας

Η θερμοκρασία του μέσου δοκιμής μπορεί να ρυθμιστεί σε εύρος από -40°C έως 130°C. Αυτό παρέχει ευελιξία για προγράμματα δοκιμών ψυγείων αυτοκινήτων που απαιτούν διαφορετικές συνθήκες λειτουργίας σε ζεστό και κρύο.

Ρυθμιζόμενη πίεση και ροή ψυκτικού υγρού

Το καθορισμένο εύρος πίεσης είναι 0,1–0,6 MPa, ενώ ο ρυθμός ροής μπορεί να ρυθμιστεί από 10 έως 100 L/min. Αυτές οι παράμετροι επιτρέπουν την προσαρμογή των συνθηκών δοκιμής στο δείγμα και την εγκεκριμένη διαδικασία δοκιμής.

Επαναλαμβανόμενος θερμικός κύκλος

Ο εξοπλισμός υποστηρίζει συχνότητα θερμικού κύκλου 3–15 κύκλους ανά ώρα. Το πραγματικό προφίλ κύκλου, συμπεριλαμβανομένων των μεταβάσεων θερμοκρασίας και των περιόδων αναμονής, θα πρέπει να καθορίζεται σύμφωνα με την απαιτούμενη μέθοδο δοκιμής και τις επιβεβαιωμένες δυνατότητες του εξοπλισμού.

Συμβατά υγρά μέσου δοκιμής

Τα καθορισμένα μέσα δοκιμής περιλαμβάνουν ψυκτικό υγρό και υδατικά διαλύματα αιθυλενογλυκόλης. Το επιλεγμένο μέσο πρέπει να είναι συμβατό με τα υγρά υλικά του εξοπλισμού, τις σφραγίδες, τη θερμοκρασία λειτουργίας και τις απαιτήσεις του δείγματος.

Ευέλικτη μηχανική διαμόρφωση

Τα ψυγεία και οι εναλλάκτες θερμότητας διαφέρουν σε εσωτερικό όγκο, σχεδιασμό σύνδεσης, απαιτήσεις ροής και όρια πίεσης. Η HeJin μπορεί να αναθεωρήσει αυτές τις λεπτομέρειες εφαρμογής για να καθορίσει την κατάλληλη διαμόρφωση για την προβλεπόμενη δοκιμή.

Υποστήριξη απευθείας από τον κατασκευαστή

Από τεχνικές συζητήσεις και σχεδιασμό εξοπλισμού έως συντονισμό κατασκευής και βοήθεια μετά την πώληση, η HeJin παρέχει άμεση επικοινωνία με τον κατασκευαστή καθ' όλη τη διάρκεια του έργου, υπό την προϋπόθεση του συμφωνημένου πεδίου υπηρεσιών.

Εφαρμοστέα πρότυπα και αναφορές δοκιμών

QC/T 468 — Ψυγείο αυτοκινήτου

Το QC/T 468 αφορά τις τεχνικές απαιτήσεις και τις απαιτήσεις απόδοσης και τις μεθόδους δοκιμής για ψυγεία αυτοκινήτων.

GMW 14193 — Προδιαγραφή προϊόντος και διαδικασίας δοκιμής ψυγείου

Το GMW 14193 είναι μια προδιαγραφή μηχανικής αυτοκινήτων που σχετίζεται με την επικύρωση και τη δοκιμή ψυγείων. Ανάλογα με την ισχύουσα έκδοση και τις απαιτήσεις του έργου, τα σχετικά θέματα μπορεί να περιλαμβάνουν επικύρωση προϊόντος, αξιολόγηση αντοχής, συνθήκες μέτρησης και απαιτήσεις απόδοσης.

JB/T 7356 και JB/T 10408

Αυτά τα έγγραφα περιλαμβάνονται στον παρεχόμενο κατάλογο τεχνικών αναφορών. Οι πλήρεις τίτλοι τους, οι τρέχουσες εκδόσεις τους και η συνάφειά τους με την προβλεπόμενη εφαρμογή θερμικού κύκλου θα πρέπει να επαληθεύονται πριν χρησιμοποιηθούν ως επίσημες αναφορές συμμόρφωσης.

Τεχνικές προδιαγραφές

Βασικές αρχές δοκιμών

Ελεγχόμενος θερμικός κύκλος υγρού

Το επιλεγμένο μέσο κυκλοφορεί μέσω του δείγματος υπό ελεγχόμενες συνθήκες θερμοκρασίας. Η διαδικασία δοκιμής ορίζει τα στάδια ζεστού και κρύου, τις απαιτήσεις μετάβασης, τις περιόδους αναμονής και τον συνολικό αριθμό κύκλων.

Συντονισμός πίεσης και ροής

Οι συνθήκες πίεσης και ροής πρέπει να επιλέγονται μαζί με τα όρια σχεδιασμού του δείγματος και την απαιτούμενη μέθοδο δοκιμής. Η σωστή διαμόρφωσή τους βοηθά στη δημιουργία επαναλήψιμων συνθηκών κυκλοφορίας ψυκτικού υγρού.

Επαναλήψιμες ακολουθίες δοκιμών

Ένα καλά καθορισμένο πρόγραμμα θερμικού κύκλου καθορίζει τις στόχους θερμοκρασίες, τις συνθήκες μετάβασης, τους χρόνους αναμονής, τη συχνότητα κύκλου και τον απαιτούμενο αριθμό κύκλων. Οποιαδήποτε αυτοματοποίηση και λειτουργίες καταγραφής εξαρτώνται από τη συμφωνημένη διαμόρφωση του εξοπλισμού.

Συμβατότητα δείγματος και μέσου

Το μέσο δοκιμής, τα υλικά του εξαρτήματος, τα στοιχεία στεγανοποίησης και τα υγρά μέρη του εξοπλισμού πρέπει να λαμβάνονται υπόψη μαζί. Αυτό είναι ιδιαίτερα σημαντικό κατά τη δοκιμή σε ακραίες θερμοκρασίες ή κατά τη χρήση υδατικών διαλυμάτων αιθυλενογλυκόλης.

Επιλογή εξοπλισμού με βάση τη μηχανική σχεδίαση

Πριν από την παραγωγή, η HeJin μπορεί να αναθεωρήσει τα σχέδια του δείγματος, τις διαστάσεις σύνδεσης, τις απαιτήσεις θερμοκρασίας, την πίεση, τον ρυθμό ροής και τα ισχύοντα πρότυπα για να βοηθήσει στη δημιουργία μιας πρακτικής διαμόρφωσης δοκιμής.

Κύριες λειτουργίες

Ο Δοκιμαστικός πάγκος θερμικής κόπωσης εναλλάκτη θερμότητας αυτοκινήτου μπορεί να διαμορφωθεί για να υποστηρίζει τις ακόλουθες λειτουργίες δοκιμής:

Κυκλοφορία υγρού ζεστού και κρύου: Κυκλοφορεί το επιλεγμένο μέσο δοκιμής μέσω συμβατών δειγμάτων ψυγείων και εναλλακτών θερμότητας.

Έλεγχος θερμοκρασίας μέσου: Καθορίζει τις απαιτούμενες θερμοκρασίες δοκιμής εντός του ρυθμισμένου εύρους λειτουργίας.

Ρύθμιση συνθηκών πίεσης: Υποστηρίζει ρυθμίσεις πίεσης δοκιμής εντός του καθορισμένου εύρους 0,1–0,6 MPa.

Ρύθμιση ρυθμού ροής: Υποστηρίζει ρυθμιζόμενους ρυθμούς ροής κυκλοφορίας από 10 έως 100 L/min.

Ακολουθία θερμικού κύκλου: Υποστηρίζει επαναλαμβανόμενο θερμικό κύκλο με καθορισμένη συχνότητα 3–15 κύκλους ανά ώρα.

Επαναλαμβανόμενη αξιολόγηση αντοχής: Επιτρέπει στα εξαρτήματα να υποβληθούν σε καθορισμένο αριθμό θερμικών κύκλων.

Διαμόρφωση δοκιμής ειδικά για την εφαρμογή: Επιτρέπει τον προγραμματισμό των συνθηκών δοκιμής με βάση τα χαρακτηριστικά του δείγματος και τις απαιτήσεις δοκιμής του πελάτη.

Επιθεώρηση μετά τη δοκιμή: Υποστηρίζει την επακόλουθη επιθεώρηση για διαρροές, παραμορφώσεις, ρωγμές ή άλλα καθορισμένα κριτήρια αποδοχής.

Η αυτοματοποιημένη ανίχνευση διαρροών, η καταγραφή δεδομένων, η δημιουργία αναφορών και οι πρόσθετες λειτουργίες παρακολούθησης θα πρέπει να επιβεβαιωθούν με την HeJin πριν από την παραγγελία, εάν απαιτούνται για την εφαρμογή.

Συχνές ερωτήσεις

Ε1: Τι είναι ένας δοκιμαστικός πάγκος θερμικού κύκλου ψυγείου αυτοκινήτου;

Είναι ένα σύστημα δοκιμών που κυκλοφορεί ένα υγρό μέσο μέσω ενός συμβατού ψυγείου ή εναλλάκτη θερμότητας υπό επαναλαμβανόμενες συνθήκες ζεστού και κρύου για την αξιολόγηση της αντοχής σε θερμικό κύκλο.

Ε2: Τι εύρος θερμοκρασίας υποστηρίζει το HJ-APTE1017;

Η παρεχόμενη προδιαγραφή αναφέρει ένα ρυθμιζόμενο εύρος θερμοκρασίας μέσου από -40°C έως 130°C. Το εφικτό προφίλ θερμοκρασίας και ο χρόνος μετάβασης θα πρέπει να επιβεβαιωθούν για την προβλεπόμενη εφαρμογή δοκιμής.

Ε3: Ποια εύρη πίεσης και ροής είναι διαθέσιμα;

Το καθορισμένο εύρος πίεσης είναι 0,1–0,6 MPa και το εύρος ροής είναι 10–100 L/min. Και τα δύο είναι ρυθμιζόμενα εντός των καθορισμένων εύρων.

Ε4: Ποια μέσα δοκιμής μπορούν να χρησιμοποιηθούν;

Τα αναφερόμενα μέσα περιλαμβάνουν ψυκτικό υγρό και υδατικά διαλύματα αιθυλενογλυκόλης. Άλλα μέσα απαιτούν έλεγχο συμβατότητας πριν από τη χρήση.

Ε5: Ποια εξαρτήματα αυτοκινήτων μπορούν να δοκιμαστούν;

Συμβατά ψυγεία αυτοκινήτων, εναλλάκτες θερμότητας ψυκτικού υγρού, συγκροτήματα σωλήνων και κεφαλών ψυγείου και άλλα εξαρτήματα με υδρόψυξη μπορούν να εξεταστούν, υπό την προϋπόθεση των απαιτήσεων του δείγματος και της δοκιμής.

Ε6: Μπορεί ο εξοπλισμός να εκτελέσει δοκιμές θερμικού σοκ;

Ο εξοπλισμός προορίζεται για ελεγχόμενο θερμικό κύκλο υγρού ζεστού και κρύου. Εάν μια προδιαγραφή δοκιμής απαιτεί ένα συγκεκριμένο προφίλ θερμικού σοκ, χρόνο ταχείας μετάβασης ή καθορισμένη κλίση θερμοκρασίας, η απαιτούμενη απόδοση πρέπει να αναθεωρηθεί και να επιβεβαιωθεί πριν από την παραγγελία.

Ε7: Μπορεί να αξιολογήσει διαρροές ψυγείου;

Ο θερμικός κύκλος μπορεί να ακολουθηθεί από επιθεώρηση ή μέτρηση διαρροών. Η ενσωματωμένη αυτόματη ανίχνευση διαρροών δεν επιβεβαιώνεται από την παρεχόμενη προδιαγραφή και πρέπει να καθοριστεί ξεχωριστά, εάν απαιτείται.
