Εξοπλισμός δοκιμής διαρροής ηλίου κενού διπλού θαλάμου για ελατήρια αέρα αυτοκινήτων, ≤1*10-6 mbar·L/s Ανίχνευση διαρροής υψηλής ευαισθησίας με ανάκτηση ηλίου

Σύντομη περιγραφή προϊόντος

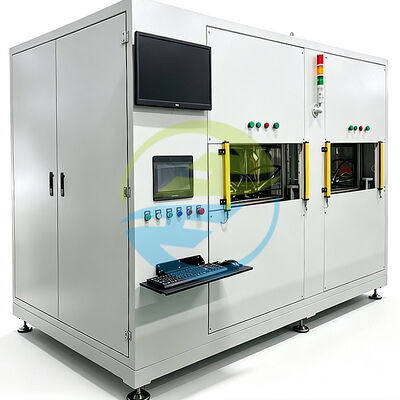

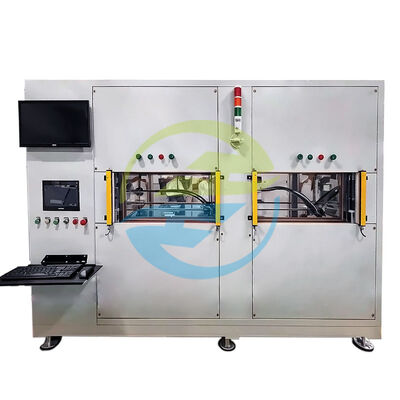

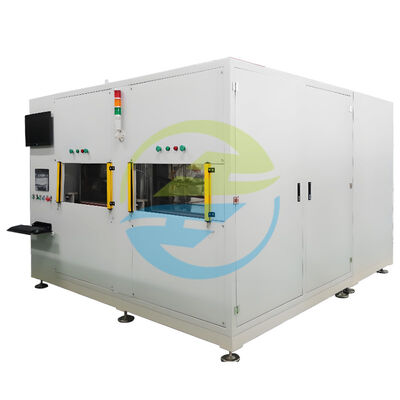

Ο εξοπλισμός δοκιμής διαρροής ηλίου κενού διπλού θαλάμου HeJin έχει σχεδιαστεί για δοκιμές αεροστεγανότητας και μικροδιαρροής υψηλής ακρίβειας των ελατηρίων αέρα αυτοκινήτου και των σχετικών εξαρτημάτων πνευματικής στεγανοποίησης.

Χρησιμοποιώντας άζωτο για ανίχνευση μεγάλων διαρροών και ήλιο ως αέριο ανίχνευσης για ανίχνευση μικροδιαρροών, το σύστημα συνδυάζει διπλούς θαλάμους κενού, δοκιμές ελεγχόμενης πίεσης, φασματομετρία μάζας ηλίου, ανάκτηση ηλίου, έξυπνη παρακολούθηση διεργασιών και διαχείριση δεδομένων παραγωγής σε μία ολοκληρωμένη λύση.

Με δύο συνδεδεμένους θαλάμους κενού και μέγιστο κύκλο παραγωγής ≤60 δευτερολέπτων ανά τεμάχιο, ο εξοπλισμός έχει αναπτυχθεί για κατασκευαστές που χρειάζονται αξιόπιστη επιθεώρηση διαρροών χωρίς επιβράδυνση της παραγωγής.

Ως άμεσος κατασκευαστής, η HeJin παρέχει Ε&Α, μηχανικό σχεδιασμό, κατασκευή, προσαρμοσμένα εργαλεία, θέση σε λειτουργία, τεχνική υποστήριξη και εξυπηρέτηση μετά την πώληση από μία πηγή.

Εισαγωγή Προϊόντος

Ένα ελατήριο αέρα μπορεί να φαίνεται απλό εξωτερικά, αλλά η απόδοση σφράγισής του εξαρτάται από πολλές μικρές λεπτομέρειες—διεπαφές, ακραία καλύμματα, ενώσεις, περιοχές στεγανοποίησης, μεταβάσεις υλικών και ποιότητα συναρμολόγησης.

Μια διαρροή που είναι πολύ μικρή για να τη δει κανείς μπορεί να αποτελέσει πρόβλημα ποιότητας αργότερα.

Αυτός είναι ο λόγος για τον οποίο η δοκιμή διαρροής ηλίου είναι πολύτιμη όταν οι συμβατικές μέθοδοι στεγανότητας δεν είναι πλέον αρκετά ευαίσθητες για την απαιτούμενη εφαρμογή.

Το σύστημα ελέγχου διαρροής ηλίου κενού διπλού θαλάμου της HeJin είναι χτισμένο γύρω από αυτήν την ανάγκη. Ο εξοπλισμός δημιουργεί ένα ελεγχόμενο περιβάλλον δοκιμής, χρησιμοποιεί άζωτο για ανίχνευση μεγάλων διαρροών και, στη συνέχεια, εφαρμόζει ήλιο ως αέριο ανίχνευσης για ευαίσθητη ανίχνευση μικροδιαρροών.

Η διαμόρφωση διπλού θαλάμου επιτρέπει την επεξεργασία δύο προϊόντων από ένα μηχάνημα ενώ οι θάλαμοι λειτουργούν σε συνδεδεμένες/εναλλασσόμενες διαδικασίες δοκιμών. Αυτό βοηθά τους κατασκευαστές να διατηρήσουν μια πρακτική ισορροπία μεταξύ της ευαισθησίας ανίχνευσης και της απόδοσης παραγωγής.

Το σύστημα μπορεί επίσης να καταγράψει βασικές πληροφορίες διεργασίας όπως το επίπεδο κενού, την πίεση, τον ρυθμό διαρροής, την κατάσταση πιστοποίησης και τα αποτελέσματα των δοκιμών. Για περιβάλλοντα παραγωγής όπου η ιχνηλασιμότητα έχει σημασία, αυτό δημιουργεί μια σαφέστερη σύνδεση μεταξύ του σταθμού δοκιμών και της διαδικασίας κατασκευής.

Το αποτέλεσμα δεν είναι απλώς μια κρίση διαρροής/μη διαρροής. Είναι ένας πιο ελεγχόμενος τρόπος για να κατανοήσετε εάν κάθε δοκιμασμένο ελατήριο αέρα πληροί την καθορισμένη απαίτηση αεροστεγανότητας.

Γιατί να επιλέξετε τη δοκιμή διαρροής ηλίου διπλού θαλάμου;

Η παραδοσιακή δοκιμή διαρροής με βάση την πίεση μπορεί να είναι χρήσιμη για μεγάλες διαρροές και συνήθεις ελέγχους αεροστεγανότητας, αλλά πολύ μικρές διαδρομές διαρροής μπορεί να είναι δύσκολο να εντοπιστούν όταν η αλλαγή πίεσης είναι εξαιρετικά περιορισμένη.

Το ήλιο είναι ιδιαίτερα χρήσιμο ως αέριο ιχνηθέτη επειδή η ειδική για το ήλιο ανίχνευση διαρροής μπορεί να ανιχνεύσει πολύ μικρά σήματα διαρροής όταν το σύστημα δοκιμής, η βαθμονόμηση, η πίεση δοκιμής, η κατάσταση κενού και τα κριτήρια αποδοχής ελέγχονται σωστά.

Για την παραγωγή ελατηρίου αέρα αυτοκινήτου, ο συνδυασμός δοκιμής κενού και ανίχνευσης ηλίου παρέχει πολλά πρακτικά πλεονεκτήματα:

• Ευαίσθητη ανίχνευση μικρών διαδρομών διαρροής

• Μη καταστροφική δοκιμή του τελικού εξαρτήματος

• Λειτουργία διπλού θαλάμου για βελτιωμένη απόδοση παραγωγής

• Διαχωρίστε τα στάδια ανίχνευσης μεγάλης και μικροδιαρροής

• Ελεγχόμενες και επαναλαμβανόμενες συνθήκες δοκιμής

• Ανάκτηση ηλίου για μείωση της μακροπρόθεσμης κατανάλωσης αερίου

• Αυτόματη καταγραφή και αξιολόγηση των αποτελεσμάτων των δοκιμών

• Έλεγχος κύκλου προσανατολισμένο στην παραγωγή

• Υποστήριξη για προσαρμοσμένα εξαρτήματα και τοποθέτηση τεμαχίου εργασίας

• Ευκολότερη ενσωμάτωση στις διαδικασίες ποιοτικού ελέγχου και παραγωγής

Βασικά Χαρακτηριστικά

1. Αρχιτεκτονική Δοκιμών Διπλού Θαλάμου

Το σύστημα χρησιμοποιεί δύο θαλάμους κενού που συνδέονται σε ένα σύστημα δοκιμών. Μπορούν να επιθεωρηθούν δύο προϊόντα ανά μηχάνημα, επιτρέποντας την αποτελεσματικότερη οργάνωση των εργασιών δοκιμών από τη διαμόρφωση ενός θαλάμου.

Αυτή η δομή είναι ιδιαίτερα χρήσιμη για περιβάλλοντα παραγωγής όπου κάθε αποθηκευμένο δευτερόλεπτο έχει σημασία.

2. Άζωτο για ανίχνευση μεγάλων διαρροών

Το άζωτο ορίζεται ως το αέριο ανίχνευσης μεγάλης διαρροής.

Το στάδιο μεγάλης διαρροής βοηθά στον εντοπισμό προφανών συνθηκών διαρροής πριν από την εκτέλεση της πιο ευαίσθητης διαδικασίας ανίχνευσης ηλίου.

Αυτή η προσέγγιση δύο σταδίων βοηθά στην αποτροπή των μεγάλων διαρροών από το να επηρεάζουν άσκοπα τη διαδικασία ανίχνευσης μικροδιαρροών.

3. Ανίχνευση μικροδιαρροών ηλίου

Το ήλιο χρησιμοποιείται ως αέριο ανίχνευσης μικροδιαρροών.

Η προδιαγραφή του παρεχόμενου προϊόντος προσδιορίζει μια ευαισθησία ανίχνευσης διαρροής ≤1*10-6 mbar·L/s στη σελίδα του προϊόντος. Το πραγματικό όριο αποδοχής για την αίτηση ενός πελάτη πρέπει πάντα να καθορίζεται σύμφωνα με τις προδιαγραφές του προϊόντος, τη μέθοδο δοκιμής, τη βαθμονομημένη διαρροή αναφοράς και το απαιτούμενο επίπεδο ποιότητας.

4. Σύστημα ανάκτησης ηλίου

Ο εξοπλισμός προσδιορίζεται με ποσοστό ανάκτησης ηλίου ≥96%.

Η ανάκτηση ηλίου είναι ιδιαίτερα πολύτιμη για τη συνεχή παραγωγή, επειδή η κατανάλωση αερίου μπορεί να γίνει σημαντικό μέρος του λειτουργικού κόστους μιας διαδικασίας επιθεώρησης με βάση το ήλιο.

5. Γρήγορος Κύκλος Παραγωγής

Η παρεχόμενη τεχνική προδιαγραφή καθορίζει έναν κύκλο παραγωγής ≤60 δευτερολέπτων ανά τεμάχιο, συμπεριλαμβανομένης της φόρτωσης και εκφόρτωσης του τεμαχίου εργασίας.

Ο πραγματικός χρόνος takt μπορεί να εξαρτάται από την κατάσταση του τεμαχίου εργασίας, τη διάταξη στεγανοποίησης, την απόκριση κενού, τα κριτήρια δοκιμής και τις ρυθμίσεις της διαδικασίας παραγωγής.

6. Ευφυής Έλεγχος και Διαχείριση Δεδομένων

Το σύστημα ελέγχου μπορεί να συνδεθεί με το σύστημα MES του πελάτη.

Η παρεχόμενη προδιαγραφή περιγράφει μια διεπαφή οθόνης αφής ικανή να εμφανίζει την κατάσταση εργασίας και παραμέτρους όπως:

• Επιτρεπόμενο ποσοστό διαρροής

• Κρατήστε χρόνο

• Πίεση τεμαχίου εργασίας

• Πίεση θαλάμου κενού

• Πίεση φόρτισης

• Ποσοστό διαρροής

• Κατάσταση επιτυχίας/αποτυχίας

Το σύστημα μπορεί επίσης να εκτελέσει στατιστικές δεδομένων και να παρέχει ενδείξεις συναγερμού όταν εντοπίζονται μη φυσιολογικές συνθήκες.

7. Χειροκίνητο Εργαλείο Σφράγισης

Η παρεχόμενη προδιαγραφή προσδιορίζει τη χειροκίνητη σφράγιση ως μέθοδο σφράγισης και παρέχει δύο σετ εργαλείων.

Για διαφορετικές διαμορφώσεις ελατηρίων αέρα, η HeJin μπορεί να αναπτύξει κατάλληλα εργαλεία σύμφωνα με την πραγματική δομή του τεμαχίου εργασίας και τις απαιτήσεις δοκιμών του πελάτη.

Αντικείμενα δοκιμής

Ο εξοπλισμός προορίζεται κυρίως για ελατήρια αέρα και συναφείς εφαρμογές στεγανοποίησης.

Τα τυπικά αντικείμενα δοκιμής περιλαμβάνουν:

• Ελατήρια αέρα αυτοκινήτων

• Συγκροτήματα ελατηρίων αερανάρτησης

• Φυσούνα αερανάρτησης

• Συγκροτήματα ελατηρίων αέρα από καουτσούκ

• Σύνθετα συγκροτήματα ελατηρίων αέρα

• Συγκροτήματα τελικού καλύμματος ελατηρίου αέρα

• Πνευματικά εξαρτήματα στεγανοποίησης

• Σφραγισμένα πνευματικά συγκροτήματα

• Άλλα συμβατά αεροστεγή εξαρτήματα εντός του καθορισμένου μεγέθους και όγκου τεμαχίου εργασίας

Το μέγιστο μέγεθος τεμαχίου που καθορίζεται για αυτόν τον εξοπλισμό είναιØ203 mm * 600 mm, με εσωτερικό όγκο του τεμαχίου εργασίας του≤3 L.

Τι μπορεί να ανιχνεύσει ο εξοπλισμός;

Το σύστημα δοκιμών μπορεί να διαμορφωθεί ώστε να αξιολογεί καθορισμένα ποιοτικά χαρακτηριστικά που σχετίζονται με διαρροές, όπως:

Διαρροή σώματος ελατηρίου αέρα

Ανιχνεύει διαρροή που σχετίζεται με το κύριο σώμα του ελατηρίου αέρα.

Απόδοση σφράγισης τελικού καπακιού

Βοηθά στην αξιολόγηση των συνθηκών στεγανοποίησης γύρω από τις περιοχές τελικού καλύμματος και τις σχετικές διεπαφές.

Διαρροή άρθρωσης και σύνδεσης

Μπορεί να αναγνωρίσει τη διαρροή που σχετίζεται με τις περιοχές σύνδεσης όταν χρησιμοποιούνται τα κατάλληλα εργαλεία και μέθοδος δοκιμής.

Διαρροή που σχετίζεται με τη συναρμολόγηση

Βοηθά στον εντοπισμό προβλημάτων στεγανοποίησης που παρουσιάζονται κατά τη συναρμολόγηση.

Μικροδιαρροή

Η ανίχνευση ηλίου προορίζεται για ευαίσθητη ανίχνευση μικρών διαδρομών διαρροής εντός του καθορισμένου εύρους δοκιμής.

Συνολική αεροστεγανότητα

Παρέχει ένα μετρήσιμο αποτέλεσμα ρυθμού διαρροής για σύγκριση με το καθορισμένο κριτήριο αποδοχής του πελάτη.

Σημαντικό: Ο εξοπλισμός ανιχνεύει διαρροή σύμφωνα με τη διαμορφωμένη μέθοδο δοκιμής και το όριο αποδοχής. Δεν θα πρέπει να παρουσιάζεται ότι εντοπίζει αυτόματα κάθε πιθανό υλικό ή δομικό ελάττωμα, εκτός εάν η αντίστοιχη μέθοδος επιθεώρησης έχει διαμορφωθεί ειδικά.

Τυπικές Εφαρμογές

Κατασκευή ελατηρίων αέρα αυτοκινήτων

Κατάλληλο για επιθεώρηση αεροστεγανότητας γραμμής παραγωγής συγκροτημάτων ελατηρίων αέρα αυτοκινήτου.

Ποιοτικός έλεγχος OEM και Tier Supplier

Μπορεί να χρησιμοποιηθεί για εισερχόμενη επιθεώρηση, επιθεώρηση διαδικασίας, δοκιμές στο τέλος της γραμμής και εξερχόμενο ποιοτικό έλεγχο όπου το τεμάχιο εργασίας και τα κριτήρια δοκιμής είναι συμβατά με τον εξοπλισμό.

Ε&Α και Επικύρωση Προϊόντος

Χρήσιμο κατά την ανάπτυξη του προϊόντος όταν οι κατασκευαστές πρέπει να συγκρίνουν την απόδοση στεγανοποίησης μεταξύ διαφορετικών δομών, υλικών, μεθόδων σφράγισης ή διαδικασιών συναρμολόγησης.

Επιθεώρηση Γραμμής Παραγωγής

Ο καθορισμένος κύκλος παραγωγής ≤60 s/τεμάχιο καθιστά το σύστημα κατάλληλο για διαδικασίες επιθεώρησης προσανατολισμένες στην παραγωγή.

Ποιοτική Ιχνηλασιμότητα

Το σύστημα ελέγχου μπορεί να εμφανίζει και να καταγράφει πληροφορίες που σχετίζονται με τις δοκιμές, υποστηρίζοντας την ανάλυση δεδομένων παραγωγής και την ποιοτική ιχνηλασιμότητα.

Τεχνικές Προδιαγραφές

Ο παρακάτω πίνακας βασίζεται στις τεχνικές προδιαγραφές που παρέχονται από τον πελάτη και στην αντίστοιχη σελίδα προϊόντος HeJin. Δεν έχει προστεθεί μη επαληθευμένη τάση μηχανής, ισχύς θέρμανσης, σύνθεση αερίου, υλικό θαλάμου ή άλλες αριθμητικές προδιαγραφές.

Σημαντική τεχνική σημείωση

Οι παραπάνω παράμετροι του μηχανήματος περιγράφουν τη διαμόρφωση του εξοπλισμού. Τα διεθνή πρότυπα δοκιμών διαρροής δεν ορίζουν μία καθολική πίεση, επίπεδο κενού, χρόνο κύκλου ή όριο αποδοχής για κάθε ελατήριο αέρα.

Για ένα συγκεκριμένο έργο, η τελική συνταγή δοκιμής θα πρέπει να καθοριστεί σύμφωνα με τον σχεδιασμό του ελατηρίου αέρα του πελάτη, τον επιτρεπόμενο ρυθμό διαρροής, τον εσωτερικό όγκο, την κατάσταση αερίου ιχνηθέτη, τη βαθμονομημένη διαρροή αναφοράς, τον χρόνο δοκιμής και τις απαιτήσεις ποιότητας.

Αυτή η προσέγγιση αποφεύγει την παρουσίαση μιας προδιαγραφής μηχανής σαν να ήταν ένα καθολικό πρότυπο προϊόντος.

Διεθνή Πρότυπα Αναφοράς

ISO 20485:2017 — Μη καταστροφική δοκιμή — Δοκιμή διαρροής — Μέθοδος αερίου ανίχνευσης

Το ISO 20485:2017 είναι η πιο άμεσα σχετική γενική διεθνής αναφορά για τη δοκιμή διαρροής ιχνηθέτη-αερίου. Το ISO το περιγράφει ως τυπικές τεχνικές κάλυψης για την ανίχνευση διαρροών χρησιμοποιώντας ένα αέριο ιχνηθέτη και έναν ανιχνευτή διαρροής ειδικά για αέριο ιχνηθέτη.

Ρήτρα 4 — Αρχές ανίχνευσης

Καθορίζει τις βασικές αρχές πίσω από την ανίχνευση διαρροής ιχνηθέτη-αερίου, συμπεριλαμβανομένων συστημάτων ανίχνευσης που βασίζονται στις φυσικές ιδιότητες του αερίου ιχνηθέτη.

Για τη δοκιμή ηλίου, η ανίχνευση με βάση το φασματόμετρο μάζας είναι μία από τις ισχύουσες αρχές ανίχνευσης.

Ρήτρα 5 — Δημιουργία και ανίχνευση ροής αερίου ιχνηθέτη

Αυτή η ενότητα περιγράφει πώς δημιουργείται μια διαφορά πίεσης έτσι ώστε το αέριο ιχνηθέτη να μπορεί να περάσει μέσα από μια διαδρομή διαρροής και να ανιχνευθεί.

Διακρίνει μεταξύ:

• 5.1 — Αέριο ιχνηθέτη που ρέει στο αντικείμενο

• 5.2 — Αέριο ιχνηθέτη που ρέει έξω από το αντικείμενο

Αυτό έχει άμεση σχέση κατά τον προσδιορισμό της κατεύθυνσης ροής ηλίου και της σχέσης μεταξύ του αντικειμένου δοκιμής, του θαλάμου κενού και του ανιχνευτή διαρροής.

Ρήτρα 6 — Συσκευή

Η ρήτρα 6 προσδιορίζει τον εξοπλισμό που μπορεί να χρησιμοποιηθεί σε δοκιμές διαρροής ιχνηθέτη-αερίου, συμπεριλαμβανομένων:

• Ανιχνευτής διαρροών

• Βαθμονομημένες διαρροές αναφοράς

• Μετρητές πίεσης και θερμοκρασίας

• Αέριο ιχνηθέτη ή πιστοποιημένα μείγματα αερίων

• Βοηθητικά συστήματα κενού

• Θάλαμοι κενού ή συμπίεσης

• Εξοπλισμός ανάκτησης/επεξεργασίας ιχνηθέτη-αερίου

• Εξοπλισμός καταγραφής δεδομένων

Αυτό παρέχει ένα χρήσιμο τεχνικό πλαίσιο για το σχεδιασμό ενός ολοκληρωμένου συστήματος ελέγχου διαρροής ηλίου υπό κενό.

Ρήτρα 7 — Προετοιμασία αντικειμένου

Το αντικείμενο δοκιμής πρέπει να καθαριστεί, να απολιπανθεί και να στεγνώσει σωστά, ενώ τα αχρησιμοποίητα ανοίγματα θα πρέπει να σφραγιστούν κατάλληλα.

Αυτό είναι σημαντικό για τη δοκιμή ελατηρίου αέρα, επειδή η μόλυνση, η υγρασία, η κακή σφράγιση και η ακατάλληλη προετοιμασία δοκιμής μπορούν να επηρεάσουν την επαναληψιμότητα της δοκιμής.

Ρήτρα 8.2 — Αρχική ρύθμιση συστήματος

Το σύστημα ανίχνευσης διαρροής ρυθμίζεται χρησιμοποιώντας μια βαθμονομημένη διαρροή και λαμβάνονται υπόψη το σήμα φόντου, η ευαισθησία και τα χαρακτηριστικά απόκρισης του συστήματος δοκιμής.

Αυτό είναι ιδιαίτερα σημαντικό όταν το ποσοστό διαρροής στόχου είναι πολύ μικρό.

Ρήτρα 8.3 — Τεχνική κενού, συνολική δοκιμή

Η ενότητα 8.3 περιγράφει την τεχνική ολικού κενού, στην οποία το αντικείμενο τοποθετείται μέσα σε ένα περίβλημα/θάλαμο και το σύστημα εκκενώνεται πριν εισαχθεί το αέριο ιχνηθέτη.

Αυτό είναι ιδιαίτερα σχετικό με τη δοκιμή διαρροής ηλίου με βάση το θάλαμο κενού.

Ρήτρα 10 — Έκθεση δοκιμής

Το πρότυπο καθορίζει πληροφορίες που πρέπει να περιλαμβάνονται σε μια αναφορά δοκιμής, όπως:

• Ημερομηνία και τοποθεσία δοκιμής

• Τεχνική δοκιμής

• Εξοπλισμός που χρησιμοποιείται

• Πληροφορίες αερίου ιχνηθέτη

• Πληροφορίες βαθμονόμησης

• Προϋποθέσεις αναφοράς

• Συνθήκες δοκιμής

• Αποτελέσματα μετρήσεων

• Σχετικοί υπολογισμοί

• Πληροφορίες χειριστή

Αυτό έχει μεγάλη σημασία για την ιχνηλασιμότητα της παραγωγής και την τεκμηρίωση ποιότητας.

ISO 20486:2017 — Βαθμονόμηση διαρροών αναφοράς για αέρια

Το ISO 20486 είναι μια σημαντική συμπληρωματική αναφορά για τα βαθμονομημένα πρότυπα διαρροών.

Για τη δοκιμή διαρροής ηλίου υψηλής ευαισθησίας, η συνθήκη βαθμονόμησης της διαρροής αναφοράς είναι απαραίτητη επειδή το μετρούμενο αποτέλεσμα εξαρτάται όχι μόνο από τον ανιχνευτή αλλά και από τη βαθμονόμηση, τις συνθήκες δοκιμής και τη σχέση μεταξύ της διαρροής αναφοράς και της πραγματικής διαμόρφωσης δοκιμής.

Το ISO κατατάσσει το ISO 20486:2017 ως το διεθνές πρότυπο για τη βαθμονόμηση των διαρροών αναφοράς για αέρια.

ASTM E498 — Δοκιμή διαρροής ανιχνευτή ανιχνευτή

Το ASTM E498 καλύπτει τη δοκιμή διαρροών και τον εντοπισμό πηγών διαρροής χρησιμοποιώντας ανιχνευτή διαρροής φασματόμετρου μάζας ή αναλυτή υπολειπόμενων αερίων σε λειτουργία ανιχνευτή-ιχνηθέτη.

Περιγράφει μεθόδους όπου ένα αντικείμενο δοκιμής μπορεί να εκκενωθεί και ήλιο ή άλλο κατάλληλο αέριο ιχνηθέτη εφαρμόζεται στην αντίθετη πλευρά.

Αυτό μπορεί να χρησιμοποιηθεί ως αναφορά κατά την ανάπτυξη συμπληρωματικών τοπικών διαδικασιών εντοπισμού διαρροών.

ASTM E499/E499M — Ανιχνευτής διαρροής φασματόμετρου μάζας σε λειτουργία ανιχνευτή ανιχνευτή

Το ASTM E499/E499M αντιμετωπίζει διαδικασίες για τον εντοπισμό και τον εντοπισμό διαρροής αερίου χρησιμοποιώντας έναν ανιχνευτή διαρροής φασματόμετρου μάζας σε λειτουργία ανιχνευτή-ανιχνευτή.

Το πρότυπο περιλαμβάνει προσεγγίσεις άμεσης ανίχνευσης και συσσώρευσης και αναγνωρίζει το ήλιο ως ευρέως χρησιμοποιούμενο αέριο ιχνηθέτη.

Σημείωση τυπικής εφαρμογής

Τα παραπάνω πρότυπα θα πρέπει να αντιμετωπίζονται ωςπρότυπα αναφοράς για τη μέθοδο ελέγχου διαρροής και τη διαδικασία μέτρησης, και όχι ως δήλωση ότι κάθε διαμόρφωση αυτού του εξοπλισμού πιστοποιείται αυτόματα για κάθε αναφερόμενο πρότυπο.

Το τελικό κριτήριο αποδοχής του πελάτη θα πρέπει να συμφωνηθεί πριν από τη θέση σε λειτουργία του εξοπλισμού και θα πρέπει να βασίζεται στις πραγματικές προδιαγραφές του ελατηρίου αέρα και στις ισχύουσες απαιτήσεις του κλάδου.

Το τεχνικό πλεονέκτημα της HeJin

Όταν οι κατασκευαστές συγκρίνουν συστήματα ελέγχου διαρροής ηλίου, η τιμή του μηχανήματος είναι μόνο ένα μέρος της απόφασης.

Τα πιο σημαντικά ερωτήματα είναι:

Μπορεί ο εξοπλισμός να επιτύχει σταθερά αποτελέσματα δοκιμών;
Μπορεί να συμβαδίσει με την παραγωγή;
Μπορεί να γίνει χειρισμός διαφορετικών διαμορφώσεων τεμαχίου;
Μπορεί να ελεγχθεί η κατανάλωση ηλίου;
Μπορούν να εντοπιστούν τα αποτελέσματα των δοκιμών;
Και ποιος θα υποστηρίξει τον εξοπλισμό μετά την εγκατάσταση;

Εδώ εστιάζει η HeJin τη μηχανική της προσπάθεια.

Άμεση Προμήθεια Κατασκευαστή

Το HeJin δεν είναι απλώς ένα κανάλι συναλλαγών. Η εταιρεία ενσωματώνει Ε&Α, μηχανικό σχεδιασμό, κατασκευή και τεχνικές υπηρεσίες, παρέχοντας μια άμεση πηγή για προσαρμοσμένες λύσεις δοκιμών διαρροής. Το εταιρικό προφίλ της HeJin αναφέρει ότι ιδρύθηκε το 2012 και επικεντρώνεται στην Ε&Α, την κατασκευή και τις πωλήσεις βιομηχανικού εξοπλισμού δοκιμών.

Μηχανική πριν από την παράδοση

Η λύση μπορεί να αναπτυχθεί γύρω από:

• Διαστάσεις τεμαχίου εργασίας

• Όγκος τεμαχίου εργασίας

• Κριτήρια αποδοχής διαρροών

• Κύκλος δοκιμών

• Διαμόρφωση θαλάμου

• Μέθοδος σφράγισης

• Σχεδιασμός εργαλείων

• Κατανάλωση ηλίου

• Απαιτήσεις γραμμής παραγωγής

• Απαιτήσεις διαχείρισης δεδομένων

Προσαρμοσμένο Εργαλείο

Διαφορετικές κατασκευές ελατηρίων αέρα ενδέχεται να απαιτούν διαφορετικές μεθόδους στεγανοποίησης και τοποθέτησης. Επομένως, το εργαλείο μπορεί να αναπτυχθεί γύρω από το πραγματικό προϊόν του πελάτη αντί να εξαναγκάσει κάθε προϊόν σε μια σταθερή διαμόρφωση.

Ανάκτηση Ηλίου

Με καθορισμένο ποσοστό ανάκτησης ηλίου ≥96%, το σύστημα έχει σχεδιαστεί για να μειώνει την κατανάλωση ηλίου κατά τη συνεχή λειτουργία.

Σχεδιασμός με προσανατολισμό την παραγωγή

Η διαμόρφωση διπλού θαλάμου, η χωρητικότητα δύο προϊόντων και ο καθορισμένος κύκλος ≤60 s/τεμάχιο στοχεύουν σε περιβάλλοντα παραγωγής και όχι σε εργαστηριακές δοκιμές μόνο.

Υποστήριξη μετά την πώληση

Το μοντέλο εξυπηρέτησης της HeJin καλύπτει την επικοινωνία μηχανικής, την κατασκευή εξοπλισμού, τη θέση σε λειτουργία, την τεχνική υποστήριξη και τη βοήθεια μετά την πώληση, παρέχοντας στους πελάτες μια ενιαία τεχνική επαφή καθ' όλη τη διάρκεια του κύκλου ζωής του έργου.

HeJin εναντίον συμβατικών συστημάτων ελέγχου διαρροής ενός θαλάμου

Γιατί το HeJin είναι μια πρακτική επιλογή

Ένα σύστημα ελέγχου διαρροών δεν αγοράζεται απλώς και μόνο επειδή μπορεί να ανιχνεύσει ήλιο.

Αγοράζεται επειδή ο κατασκευαστής χρειάζεται εμπιστοσύνη σε κάθε δοκιμασμένο εξάρτημα.

Το HeJin συγκεντρώνει:

Ε&Α + Σχεδιασμός Μηχανικών + Κατασκευή + Προσαρμοσμένα Εργαλεία + Τεχνολογία Δοκιμών + Ενοποίηση Παραγωγής + Υποστήριξη μετά την πώληση

Αυτός ο συνδυασμός επιτρέπει στον εξοπλισμό να αναπτυχθεί γύρω από το πραγματικό πρόβλημα παραγωγής και όχι γύρω από μια γενική προδιαγραφή μηχανής.

Για κατασκευαστές που αναζητούν αΜηχάνημα δοκιμής διαρροής ηλίου διπλού θαλάμου, ελεγκτής διαρροής ελατηρίου αέρα αυτοκινήτου, εξοπλισμός δοκιμής διαρροής κενού ή λύση δοκιμής αεροστεγανότητας γραμμής παραγωγής, η HeJin μπορεί να αναπτύξει τη διαμόρφωση γύρω από το πραγματικό τεμάχιο εργασίας και τις απαιτήσεις δοκιμών.

Συχνές Ερωτήσεις

1. Ποια προϊόντα μπορεί να δοκιμάσει αυτός ο εξοπλισμός δοκιμής διαρροής ηλίου;

Είναι κυρίως σχεδιασμένο για ελατήρια αέρα αυτοκινήτων και συμβατά πνευματικά συγκροτήματα στεγανοποίησης. Το μέγιστο καθορισμένο μέγεθος τεμαχίου εργασίας είναι Ø203 mm * 600 mm, με μέγιστο εσωτερικό όγκο ≤3 L.

2. Γιατί χρησιμοποιούνται και το άζωτο και το ήλιο;

Το άζωτο προδιαγράφεται για ανίχνευση μεγάλων διαρροών, ενώ το ήλιο χρησιμοποιείται για ανίχνευση μικροδιαρροών. Ο διαχωρισμός των σταδίων μεγάλης και μικροδιαρροής βοηθά στη δημιουργία μιας πιο ελεγχόμενης διαδικασίας δοκιμής.

3. Ποια είναι η ευαισθησία ανίχνευσης διαρροών;

Η σελίδα προϊόντος HeJin καθορίζει μια ευαισθησία ανίχνευσης διαρροής ≤1*10-6 mbar·L/s. Το τελικό όριο αποδοχής θα πρέπει να επιβεβαιωθεί σύμφωνα με τις πραγματικές προδιαγραφές δοκιμής του πελάτη και τη βαθμονομημένη ρύθμιση δοκιμής.

4. Πόσα προϊόντα μπορούν να δοκιμαστούν ταυτόχρονα;

Ο εξοπλισμός χρησιμοποιεί δύο θαλάμους κενού και προδιαγράφεται για δύο επιθεωρούμενα προϊόντα ανά μηχανή.

5. Ποιος είναι ο κύκλος παραγωγής;

Οι παρεχόμενες τεχνικές προδιαγραφές ορίζουν έναν κύκλο παραγωγής ≤60 δευτερολέπτων ανά τεμάχιο, συμπεριλαμβανομένης της φόρτωσης και εκφόρτωσης του τεμαχίου εργασίας.

6. Μπορεί το μηχάνημα να δοκιμάσει διαφορετικά μοντέλα ελατηρίων αέρα;

Ναί. Τα εργαλεία μπορούν να αναπτυχθούν σύμφωνα με τη δομή του τεμαχίου εργασίας και τις απαιτήσεις στεγανοποίησης του πελάτη. Για πολλά μοντέλα προϊόντων, μπορούν να συζητηθούν λύσεις γρήγορης αλλαγής ή αποκλειστικών εργαλείων κατά τη διάρκεια του σχεδιασμού του έργου.

7. Ο εξοπλισμός ανακτά ήλιο;

Ναί. Οι παρεχόμενες προδιαγραφές δηλώνουν ποσοστό ανάκτησης ηλίου ≥96%.

8. Είναι καταστροφική η δοκιμή διαρροής ηλίου;

Η ίδια η διαδικασία ανίχνευσης διαρροών είναι μια μη καταστροφική μέθοδος επιθεώρησης. Ωστόσο, οι συνθήκες δοκιμής θα πρέπει να επιλέγονται σύμφωνα με τα όρια πίεσης και κενού του συγκεκριμένου ελατηρίου αέρα.

9. Μπορεί το σύστημα να συνδεθεί στο MES;

Ναί. Η παρεχόμενη προδιαγραφή ελέγχου περιγράφει τη σύνδεση με ένα σύστημα MES και λειτουργίες που σχετίζονται με δεδομένα.

10. Ποιες πληροφορίες μπορεί να εμφανίσει το σύστημα ελέγχου;

Οι καθορισμένες λειτουργίες περιλαμβάνουν την κατάσταση εργασίας, τον επιτρεπόμενο ρυθμό διαρροής, τον χρόνο διατήρησης, την πίεση του τεμαχίου εργασίας, την πίεση του θαλάμου κενού, την πίεση φόρτισης, τον ρυθμό διαρροής, την κατάσταση διέλευσης/αστοχίας και στατιστικές πληροφορίες.

Πώς να ζητήσετε τη σωστή διαμόρφωση

Πριν επιλέξετε μια μηχανή δοκιμής διαρροής ηλίου, ο πιο σημαντικός αριθμός δεν είναι πάντα η ευαισθησία του ανιχνευτή.

Το σωστό σύστημα εξαρτάται από τη σχέση μεταξύ:

Όγκος τεμαχίου εργασίας + Επιτρεπόμενος ρυθμός διαρροής + Πίεση δοκιμής + Κατάσταση κενού + Συγκέντρωση ηλίου + Χρόνος κύκλου + Εργαλεία + Ποσότητα παραγωγής

Εάν αυτές οι παράμετροι είναι σαφείς, η ομάδα μηχανικών της HeJin μπορεί να αναπτύξει μια πιο ακριβή λύση δοκιμής και προσφορά.

Για προσαρμοσμένες απαιτήσεις δοκιμής διαρροής ελατηρίου αέρα, επικοινωνήστε με την HeJin με το σχέδιο του τεμαχίου εργασίας σας και τον στόχο διαρροής.

Σχετικά με το HeJin

Η HeJin είναι ένας κατασκευαστής με έδρα την Κίνα που ειδικεύεται στον εξοπλισμό βιομηχανικών δοκιμών και σε λύσεις επιθεώρησης που σχετίζονται με τον αυτοματισμό.

Η εταιρεία ιδρύθηκε το 2012 και ενσωματώνει την Ε&Α, την κατασκευή, τις πωλήσεις και τις τεχνικές υπηρεσίες. Το χαρτοφυλάκιο προϊόντων της καλύπτει εξοπλισμό δοκιμών ανταλλακτικών αυτοκινήτων, εξοπλισμό δοκιμών διαρροών, εξοπλισμό περιβαλλοντικών δοκιμών, εξοπλισμό δοκιμών IP, εξοπλισμό δοκιμών μηχανικής αντοχής, εξοπλισμό αυτόματης συγκόλλησης και άλλες βιομηχανικές λύσεις δοκιμών.

Για πελάτες που χρειάζονται περισσότερα από ένα τυπικό μηχάνημα καταλόγου, η μηχανική ικανότητα της HeJin επιτρέπει την ανάπτυξη συστημάτων δοκιμών γύρω από συγκεκριμένα τεμάχια εργασίας, διαδικασίες παραγωγής και απαιτήσεις ποιότητας.

Από την αρχική τεχνική συζήτηση μέχρι την παράδοση του εξοπλισμού και την υποστήριξη μετά την πώληση, ο στόχος είναι απλός: να κάνετε τη διαδικασία δοκιμών πιο εύκολη στον έλεγχο και πιο εύκολη στην εμπιστοσύνη.
