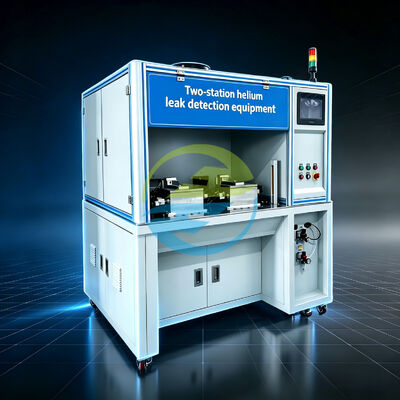

Εξοπλισμός Δοκιμής Διαρροής Ηλίου Υψηλής Ακρίβειας για Αυτόματο Έλεγχο Αεροστεγανότητας με Δύο Σταθμούς Δοκιμής

Εξοπλισμός Δοκιμής Διαρροής Ηλίου με Ρελέ Υψηλής Ακρίβειας για Αυτόματο Έλεγχο Αεροστεγανότητας με Δύο Σταθμούς Δοκιμής

Εισαγωγή Προϊόντος

Ένα ρελέ μπορεί να φαίνεται τέλεια συναρμολογημένο από έξω, ωστόσο η απόδοση στεγανοποίησής του μπορεί να εξαρτάται από ελαττώματα που είναι αδύνατο να εντοπιστούν κατά τη διάρκεια οπτικής επιθεώρησης.

Για τους κατασκευαστές ρελέ αυτοκινήτων, σφραγισμένων ηλεκτρικών εξαρτημάτων και άλλων εξαρτημάτων ακριβείας, ο έλεγχος διαρροής είναι επομένως κάτι παραπάνω από ένα ακόμη βήμα ποιοτικού ελέγχου. Είναι ένας πρακτικός τρόπος για να επαληθευτεί εάν το τελειωμένο εξάρτημα έχει επιτύχει το απαιτούμενο επίπεδο αεροστεγανότητας πριν προχωρήσει στο επόμενο στάδιο παραγωγής.

Ο εξοπλισμός δοκιμής διαρροής ηλίου με ρελέ δύο σταθμών αναπτύχθηκε ειδικά με βάση αυτήν την απαίτηση.

Το σύστημα χρησιμοποιεί ήλιο ως αέριο ανιχνευτή. Επειδή το ήλιο μπορεί να περάσει μέσα από εξαιρετικά μικρές διαδρομές διαρροής, μπορεί να ανιχνευθεί από έναν ανιχνευτή διαρροής ηλίου όταν ένα σφραγισμένο τεμάχιο εργασίας έχει διαδρομή διαρροής. Αυτό καθιστά τη δοκιμή διαρροής ηλίου ιδιαίτερα κατάλληλη για εξαρτήματα όπου η συμβατική δοκιμή με πτώση πίεσης ή αεροστεγανότητας από μόνη της ενδέχεται να μην παρέχει επαρκή ευαισθησία.

Η διαμόρφωση δύο σταθμών προσφέρει επίσης μεγαλύτερη ευελιξία στις ομάδες παραγωγής. Ενώ ο ένας σταθμός εκτελεί τον προγραμματισμένο κύκλο δοκιμής του, ο άλλος σταθμός μπορεί να προετοιμαστεί για το επόμενο τεμάχιο εργασίας. Αυτό βοηθά στη μείωση της περιττής αναμονής μεταξύ των εργασιών και καθιστά τον εξοπλισμό ευκολότερο στην ενσωμάτωση σε μια συνεχή ροή παραγωγής.

Ο εξοπλισμός έχει σχεδιαστεί κυρίως για τη δοκιμή ρελέ, ενώ η διαμόρφωση του εξαρτήματος και της διαδικασίας μπορεί να προσαρμοστεί σύμφωνα με την πραγματική δομή, τις διαστάσεις και τις απαιτήσεις δοκιμής του τεμαχίου εργασίας του πελάτη.

Χαρακτηριστικά

Δύο Ανεξάρτητοι Σταθμοί Δοκιμής

Η δομή δύο σταθμών επιτρέπει στον εξοπλισμό να χειρίζεται εργασίες δοκιμής μέσω δύο ανεξάρτητων θέσεων εργασίας. Αυτή η διαμόρφωση είναι κατάλληλη για περιβάλλοντα παραγωγής όπου οι κατασκευαστές χρειάζεται να εξισορροπήσουν την ακρίβεια δοκιμής με την πρακτική παραγωγική ικανότητα.

Ανίχνευση Αερίου Ανιχνευτή Ηλίου

Το ήλιο χρησιμοποιείται ως αέριο ανίχνευσης. Τα φυσικά του χαρακτηριστικά το καθιστούν κατάλληλο για τον εντοπισμό πολύ μικρών διαδρομών διαρροής σε σφραγισμένα εξαρτήματα.

Αυτόματη Ανίχνευση Διαρροής

Ο εξοπλισμός έχει σχεδιαστεί γύρω από μια αυτόματη διαδικασία ανίχνευσης διαρροής ηλίου, μειώνοντας την εξάρτηση από χειροκίνητη κρίση κατά το πραγματικό στάδιο ανίχνευσης.

Σχεδιασμός Εξαρτήματος Εστιασμένος στα Ρελέ

Ο εξοπλισμός προορίζεται κυρίως για τη δοκιμή ρελέ. Η HeJin μπορεί να αναπτύξει εξειδικευμένα εξαρτήματα σύμφωνα με τις διαστάσεις των ρελέ, τις δομές σύνδεσης και τις απαιτήσεις παραγωγής.

Ευέλικτη Χωρητικότητα Τεμαχίων Εργασίας

Η δημοσιευμένη διαμόρφωση υποστηρίζει 1-4 τεμάχια εργασίας για επιθεώρηση, παρέχοντας ευελιξία για διαφορετικές διατάξεις φόρτωσης.

Μηχανική Σχεδίαση Προσανατολισμένη στην Παραγωγή

Αντί να προσφέρει μόνο έναν αυτόνομο ανιχνευτή, η HeJin αναπτύσσει τον εξοπλισμό γύρω από την πλήρη διαδικασία δοκιμής του πελάτη, συμπεριλαμβανομένου του σχεδιασμού εξαρτήματος, της ακολουθίας δοκιμής και της ενσωμάτωσης στη γραμμή παραγωγής.

Κύριες Λειτουργίες

• Αυτόματη ανίχνευση διαρροής ηλίου
• Έλεγχος αεροστεγανότητας ρελέ
• Δοκιμή αερίου ανιχνευτή ηλίου
• Λειτουργία δοκιμής δύο σταθμών
• Τοποθέτηση εξαρτήματος τεμαχίου εργασίας
• Έλεγχος πίεσης δοκιμής
• Αξιολόγηση αποτελεσμάτων διαρροής
• κ.λπ...

Τι Μπορεί να Δοκιμάσει Αυτός ο Εξοπλισμός;

Η κύρια εφαρμογή είναι η δοκιμή σφραγισμένων ρελέ.

Τυπικά εφαρμόσιμα τεμάχια εργασίας μπορεί να περιλαμβάνουν:

• Ρελέ αυτοκινήτων
• Σφραγισμένα ρελέ
• Βιομηχανικά ρελέ
• Ερμητικά σφραγισμένα ηλεκτρικά εξαρτήματα
• Σφραγισμένα ηλεκτρονικά εξαρτήματα

Το σύστημα μπορεί επίσης να εξεταστεί για άλλα σφραγισμένα εξαρτήματα όταν οι διαστάσεις τους, η μέθοδος σύνδεσης και οι απαιτήσεις δοκιμής διαρροής είναι συμβατές με τον εξοπλισμό.

Για μια νέα εφαρμογή, οι πελάτες θα πρέπει να παρέχουν το σχέδιο του τεμαχίου εργασίας, τη δομή στεγανοποίησης, την πίεση δοκιμής, τον απαιτούμενο επιτρεπόμενο ρυθμό διαρροής και την αναμενόμενη παραγωγική ικανότητα. Η HeJin μπορεί στη συνέχεια να αξιολογήσει τη μέθοδο δοκιμής και τη διαμόρφωση του εξαρτήματος.

Τι Ανιχνεύει ο Εξοπλισμός;

Ο εξοπλισμός εστιάζει στην αεροστεγανότητα και την απόδοση διαρροής, συμπεριλαμβανομένων:

Εξωτερική Διαρροή

Ανίχνευση διαρροής από το σφραγισμένο τεμάχιο εργασίας προς το περιβάλλον.

Εσωτερικά Ελαττώματα Στεγανοποίησης

Ανίχνευση διαδρομών διαρροής που προκαλούνται από διεπαφές στεγανοποίησης, συνδέσεις ή δομικά ελαττώματα.

Μικρο-Διαδρομές Διαρροής

Η ανίχνευση με βάση το ήλιο μπορεί να εντοπίσει πολύ μικρές διαδρομές διαρροής που μπορεί να είναι δύσκολο να εντοπιστούν μέσω οπτικής επιθεώρησης.

Συνέπεια Στεγανοποίησης

Η επαναλαμβανόμενη διαδικασία δοκιμής βοηθά τους κατασκευαστές να παρακολουθούν τη συνέπεια της απόδοσης στεγανοποίησης σε παρτίδες παραγωγής.

Διεθνή Πρότυπα Αναφοράς

ISO 20485:2017 — Μη Καταστροφικές Δοκιμές — Δοκιμή Διαρροής — Μέθοδος Αερίου Ανιχνευτή

Το ISO 20485:2017 είναι η πιο άμεσα σχετική διεθνής αναφορά για τη δοκιμή διαρροής με αέριο ανιχνευτή. Το ISO δηλώνει ότι το πρότυπο περιγράφει τεχνικές για την ανίχνευση διαρροής χρησιμοποιώντας ένα αέριο ανιχνευτή και έναν ανιχνευτή διαρροής ειδικό για αέριο ανιχνευτή.

ISO 20486:2017 — Βαθμονόμηση Πρότυπων Διαρροών για Αέρια

Το ISO 20486:2017 αποτελεί μέρος των προτύπων μη καταστροφικών δοκιμών ISO 19.100 που καλύπτουν τη δοκιμή διαρροής και τη βαθμονόμηση πρότυπων διαρροών για αέρια. Είναι σχετικό κατά τη θέσπιση ιχνηλάσιμων συνθηκών πρότυπης διαρροής για συστήματα δοκιμής διαρροής.

Αναφορά Διαχείρισης Ποιότητας ISO 9001

Το ISO 9001 παρέχει το διεθνώς αναγνωρισμένο πλαίσιο για συστήματα διαχείρισης ποιότητας.

Σημαντική Ενημέρωση 2026: Το ISO 9001:2026 έχει πλέον δημοσιευθεί, ενώ το ISO 9001:2015 έχει αποσυρθεί. Επομένως, η τεκμηρίωση του έργου θα πρέπει να προσδιορίζει την ισχύουσα έκδοση αντί να περιγράφει αυτόματα το ISO 9001:2015 ως την τρέχουσα έκδοση.

IEC 60529 — Βαθμοί Προστασίας που Παρέχονται από Περιβλήματα

Το IEC 60529 ορίζει το σύστημα Κωδικού IP που χρησιμοποιείται για την ταξινόμηση των βαθμών προστασίας που παρέχονται από περιβλήματα για ηλεκτρικό εξοπλισμό. Η ενοποιημένη δημοσίευση του IEC περιλαμβάνει το αρχικό πρότυπο μαζί με τις τροποποιήσεις του.

Τεχνικές Προδιαγραφές

Λεπτομερείς λήψεις

Ποιοτική Εξυπηρέτηση Μετά την Πώληση

Μηχανική Υποστήριξη που Συνεχίζεται Μετά την Παράδοση

Για εξοπλισμό δοκιμής διαρροής, η παράδοση δεν είναι το τέλος του έργου.

Η πραγματική πρόκληση συχνά ξεκινά όταν ο εξοπλισμός εισέρχεται στο περιβάλλον παραγωγής: η τοποθέτηση του εξαρτήματος, οι παράμετροι δοκιμής, η παροχή ηλίου, η βαθμονόμηση του πρότυπου διαρροής και η καθημερινή λειτουργία επηρεάζουν τη σταθερότητα της δοκιμής.

Γι' αυτό η HeJin παρέχει τεχνική υποστήριξη καθ' όλη τη διάρκεια του κύκλου ζωής του εξοπλισμού.

Συχνές Ερωτήσεις

1. Τι προϊόντα μπορεί να δοκιμάσει αυτός ο εξοπλισμός;

Έχει σχεδιαστεί για προ-γεμισμένα προϊόντα που απαιτούν δοκιμή διαρροής ηλίου. Το καθορισμένο συμβατό εύρος περιλαμβάνει μοντέλα σώματος βαλβίδας 250, 400 και 600, καθώς και μοντέλα εποξειδικής ρητίνης 100, 300 και 500. Άλλα προϊόντα μπορούν να αξιολογηθούν βάσει της δομής και των απαιτήσεων δοκιμής τους.

2. Πόσους θαλάμους κενού έχει ο εξοπλισμός;

Διαθέτει δύο θαλάμους κενού.

3. Πόσα προϊόντα μπορούν να δοκιμαστούν σε κάθε θάλαμο;

Κάθε θάλαμος κενού έχει σχεδιαστεί για να φιλοξενεί 1 έως 4 τεμάχια εργασίας.

4. Ποιο είναι το όριο συναγερμού διαρροής;

Τα πραγματικά κριτήρια αποδοχής για τα προϊόντα του πελάτη θα πρέπει να καθορίζονται βάσει των τεχνικών προδιαγραφών τους και των ισχυόντων διαδικασιών δοκιμής.

5. Τι αέριο χρησιμοποιείται για τη δοκιμή διαρροής;

Το ήλιο είναι το καθορισμένο αέριο δοκιμής.

6. Ποια είναι η παραγωγική ικανότητα;

Η καθορισμένη παραγωγική ικανότητα είναι 200 μονάδες ανά ώρα.

7. Είναι η φόρτωση και εκφόρτωση αυτόματη;

Ο εξοπλισμός είναι διαμορφωμένος για χειροκίνητη φόρτωση και εκφόρτωση· η αυτόματη φόρτωση και εκφόρτωση μπορεί να προσαρμοστεί.

8. Τι τροφοδοτικό απαιτείται;

380 V, τριφασικό πεντακαλωδιακό σύστημα, 50 Hz.

9. Τι είδους παροχή ηλίου απαιτείται;

Το ήλιο παρέχεται μέσω φιαλών αερίου. Η πηγή αερίου θα πρέπει να βρίσκεται εντός 2 μέτρων από την είσοδο αερίου του εξοπλισμού, με πίεση εισόδου 0,2 MPa.

10. Τι είδους πεπιεσμένος αέρας απαιτείται;

Η καθορισμένη απαίτηση πεπιεσμένου αέρα είναι 0,5–0,7 MPa· απαιτείται καθαρός, ξηρός πεπιεσμένος αέρας για τη λειτουργία πνευματικών βαλβίδων.
