Μηχανή βιομηχανικής ανάκτησης ήλίου με ποσοστό ανάκτησης ≥ 90% για εξοπλισμό δοκιμής διαρροής ήλίου

Το ήλιο δεν εξαφανίζεται μετά την ολοκλήρωση μιας δοκιμής διαρροής. Ένα μεγάλο ποσοστό του αερίου παραμένει μέσα στον θάλαμο δοκιμών, τους αγωγούς και τα συνδεδεμένα εξαρτήματα. Εάν εξαερίζεται μετά από κάθε κύκλο, φρέσκο ​​ήλιο πρέπει να παρέχεται συνεχώς για να διατηρείται η παραγωγή σε λειτουργία. Με την πάροδο του χρόνου, αυτό γίνεται ένα από τα υψηλότερα λειτουργικά κόστη στις δοκιμές διαρροής ηλίου.

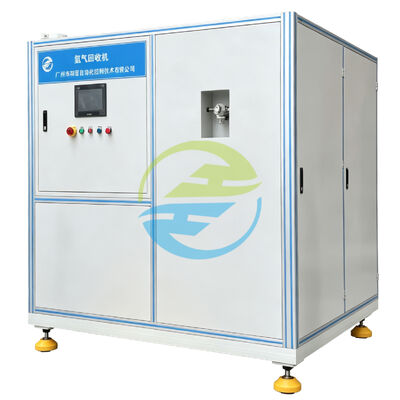

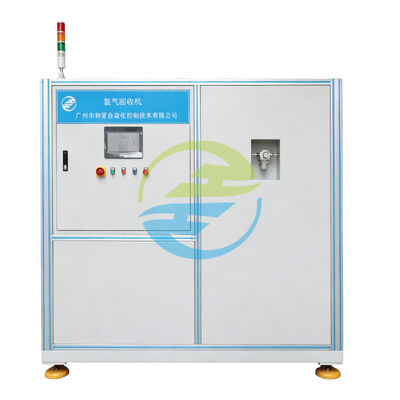

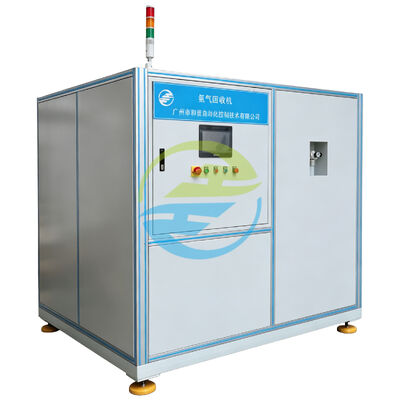

Το μηχάνημα ανάκτησης ηλίου HJ-HS-4 είναι εγκατεστημένο μεταξύ του εξοπλισμού δοκιμής διαρροών και του συστήματος παροχής ηλίου για την ανάκτηση του υπολειπόμενου αερίου πριν απελευθερωθεί. Αντί να αντιμετωπίζει το ήλιο ως αναλώσιμο μιας χρήσης, το μηχάνημα το επιστρέφει στη διαδικασία παραγωγής μετά τον καθαρισμό και τη ρύθμιση της συγκέντρωσης. Το ανακτηθέν ήλιο συμπιέζεται, αποθηκεύεται και τροφοδοτείται πίσω στο σταθμό δοκιμής διαρροών όταν επιτευχθούν οι απαιτούμενες συνθήκες λειτουργίας.

Αντί να αλλάξει η ίδια η μέθοδος δοκιμής διαρροής, το σύστημα ανάκτησης αλλάζει τον τρόπο με τον οποίο το ήλιο ρέει μέσω της γραμμής παραγωγής. Λειτουργεί παράλληλα με τον υπάρχοντα εξοπλισμό δοκιμής διαρροής ηλίου και γίνεται μέρος της διαδικασίας κυκλοφορίας του αερίου χωρίς να επηρεάζει τη σειρά δοκιμών.

Αναπτύχθηκε από την HeJin, το HJ-HS-4 είναι κατάλληλο για περιβάλλοντα παραγωγής όπου η δοκιμή διαρροής ηλίου εκτελείται συνεχώς κατά τη διάρκεια της ημέρας. Είτε η εφαρμογή περιλαμβάνει εναλλάκτες θερμότητας, εξαρτήματα ψύξης, ανταλλακτικά αυτοκινήτων ή σφραγισμένα βιομηχανικά προϊόντα, το σύστημα βοηθά τους κατασκευαστές να ανακτούν επαναχρησιμοποιούμενο ήλιο διατηρώντας παράλληλα σταθερή παραγωγή.

Κάθε δοκιμή διαρροής τελειώνει με το ήλιο να παραμένει μέσα στο κύκλωμα δοκιμής. Αν και η ποσότητα ποικίλλει ανάλογα με το μέγεθος του προϊόντος και τη διαδικασία δοκιμής, η απελευθέρωση του εναπομείναντος αερίου σημαίνει την αγορά της ίδιας ποσότητας πριν από τον επόμενο κύκλο παραγωγής.

Η ανάκτηση ηλίου αλλάζει αυτή τη διαδικασία.

Αντί να εξαντλήσει το αέριο, το μηχάνημα ανάκτησης το μεταφέρει σε ένα κλειστό σύστημα κυκλοφορίας. Μόλις συλλεχθεί, το ήλιο καθαρίζεται, συμπιέζεται και αποθηκεύεται έως ότου φθάσει στις συνθήκες λειτουργίας που απαιτούνται από τον εξοπλισμό ελέγχου διαρροής. Φρέσκο ​​ήλιο προστίθεται μόνο όταν η παρακολουθούμενη συγκέντρωση πέσει κάτω από την προκαθορισμένη τιμή.

Αυτή η προσέγγιση επιτρέπει στο ανακτηθέν ήλιο να συμμετέχει σε πολλαπλούς κύκλους δοκιμών αντί να χρησιμοποιείται μόνο μία φορά.

Το μηχάνημα ανάκτησης εγκαθίσταται συνήθως μεταξύ του σταθμού δοκιμής διαρροής ηλίου και της πηγής αποθήκευσης ηλίου.

Κατά τη λειτουργία, ο εξοπλισμός ελέγχου διαρροών συνεχίζει να λειτουργεί με τον ίδιο ακριβώς τρόπο όπως πριν. Η διαφορά αρχίζει μετά από κάθε κύκλο δοκιμής.

Το υπολειμματικό ήλιο κατευθύνεται αυτόματα στον αγωγό ανάκτησης αντί να απορρίπτεται. Στη συνέχεια, το μηχάνημα ανάκτησης ολοκληρώνει τις υπόλοιπες διαδικασίες ανεξάρτητα πριν επιστρέψει το πιστοποιημένο ήλιο στη γραμμή παραγωγής.

Επειδή η ακολουθία ανάκτησης εκτελείται αυτόματα, οι χειριστές παραγωγής δεν χρειάζεται να διακόψουν τη δοκιμή ή να μεταφέρουν χειροκίνητα αέριο μεταξύ διαφορετικών δεξαμενών αποθήκευσης.

Η ανάκτηση ηλίου είναι χρήσιμη μόνο εάν το ανακυκλωμένο αέριο παραμένει κατάλληλο για δοκιμή διαρροής.

Το HJ-HS-4 παρακολουθεί τόσο τη συγκέντρωση αερίου όσο και την πίεση λειτουργίας σε όλη τη διαδικασία ανάκτησης.

Όταν η συγκέντρωση ηλίου μειώνεται, προστίθεται αυτόματα φρέσκο ​​ήλιο.

Όταν αλλάζει η πίεση λειτουργίας, το σύστημα ελέγχου προσαρμόζει τη σειρά ανάκτησης για να διατηρεί σταθερή παροχή αερίου.

Με τον συνεχή έλεγχο αυτών των συνθηκών λειτουργίας, το μηχάνημα παρέχει ανακυκλωμένο ήλιο που παραμένει κατάλληλο για επαναλαμβανόμενες εφαρμογές δοκιμών διαρροής.

Τυπική περιγραφή

• ISO 20485 Μη καταστροφική δοκιμή — Δοκιμή διαρροής — Μέθοδος αερίου ανίχνευσης
• ISO 12100 Ασφάλεια μηχανημάτων — Γενικές αρχές σχεδιασμού
• IEC 60204-1 Ασφάλεια μηχανημάτων — Ηλεκτρικός εξοπλισμός μηχανών
• Ταξινόμηση ποιότητας πεπιεσμένου αέρα κατά ISO 8573-1 (Αναφορά για τον καθαρισμό αερίου)
• ISO 14644-1 Έλεγχος Καθαριότητας για Βιομηχανικά Περιβάλλοντα

Ο εξοπλισμός παραγωγής αναμένεται να λειτουργεί συνεχώς, συχνά σε πολλές βάρδιες, χωρίς να διακόπτεται το χρονοδιάγραμμα κατασκευής. Ως εκ τούτου, το σύστημα ανάκτησης έχει σχεδιαστεί με γνώμονα τη σταθερή λειτουργία και την απλή συντήρηση.

Το μηχάνημα εκτελεί αυτόματα συλλογή ηλίου, καθαρισμό, παρακολούθηση συγκέντρωσης και αναπλήρωση αερίου μετά από κάθε δοκιμή διαρροής. Οι χειριστές χρειάζεται μόνο να παρακολουθούν την κατάσταση λειτουργίας μέσω της διεπαφής οθόνης αφής, ενώ η ακολουθία ανάκτησης εκτελείται σύμφωνα με προκαθορισμένες παραμέτρους.

Η αρθρωτή διάταξη απλοποιεί επίσης την τακτική συντήρηση. Τα φίλτρα, οι βαλβίδες και οι κύριες λειτουργικές μονάδες είναι διατεταγμένες για εύκολη επιθεώρηση και αντικατάσταση, συμβάλλοντας στη μείωση του χρόνου συντήρησης κατά τη διάρκεια προγραμματισμένων σέρβις.

Η HeJin ειδικεύεται στο σχεδιασμό και την κατασκευή εξοπλισμού αυτόματου ελέγχου διαρροών για βιομηχανική παραγωγή.

Η γκάμα προϊόντων της εταιρείας περιλαμβάνει μηχανήματα ελέγχου διαρροής ηλίου, συστήματα ανάκτησης ηλίου, εξοπλισμό φόρτισης ψυκτικού μέσου, συστήματα κενού και προσαρμοσμένες λύσεις αυτοματισμού που χρησιμοποιούνται στην κατασκευή αυτοκινήτων, ψύξης, ανταλλαγής θερμότητας και θερμικής διαχείρισης.

Από τη μηχανική σχεδίαση και την ηλεκτρική ενσωμάτωση μέχρι την ανάπτυξη λογισμικού και τη συναρμολόγηση εξοπλισμού, κάθε έργο ολοκληρώνεται από την ομάδα μηχανικής και κατασκευής της HeJin. Αυτό δίνει τη δυνατότητα στους πελάτες να αποκτήσουν εξοπλισμό που ταιριάζει με τις απαιτήσεις παραγωγής τους αντί να προσαρμόσουν τη διαδικασία παραγωγής τους σε τυπικά μηχανήματα.
